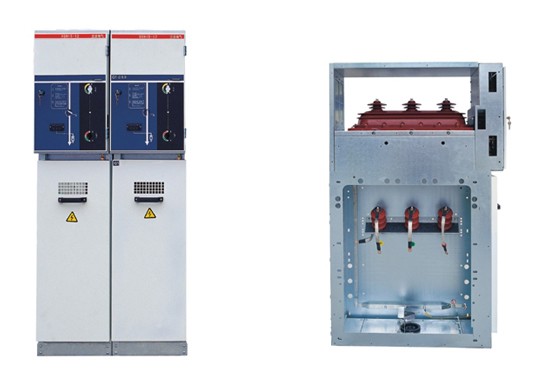

概述:XGN15-12型单元式、模块化六氟化硫环网柜是新一代以六氟化硫开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备，具有结构简单、操作灵活、联锁可靠、安装方便等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。产品应用标准a) GB3804-2004 3.6kv~40.5kv高压交流负荷开关b) GB3906-2006 3.6kv~40.5kv交流金属封闭开关设备和控制设备c) GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求d) DL/T404-2007 3.6kv~40.5kv交流金属封闭开关设备和控制设备主要用途:XGN15-12型单元式、模块化六氟化硫环网柜适用于交流50HZ、12KV的电力系统，广泛应用于工业及民用电缆环网柜及供电末端工程。特别适用于：城市居民区配电，小型二次变电站，开闭所，工矿企业，商场，机场，地铁，风力发电，医院，体育场，铁路，隧道等。技术参数额定电压KV12频率Hz50/60额定雷电冲击耐受电压相间及相对地KV 75断口间KV 85一分钟工频耐受电压相间及相对地KV42断口间KV48额定电流主母线A630分支母线A630额定短时耐受电流KA 20额定峰值耐受电流KA50转移电流A1700防护等级IP2X负荷开关机械寿命次2000接地开关机械寿命次2000负荷开关柜（宽*深*高）（375.500.750）*（917.940.980）*（1635.1885）断路器柜（宽*深*高）750*（917.940.980）*1885

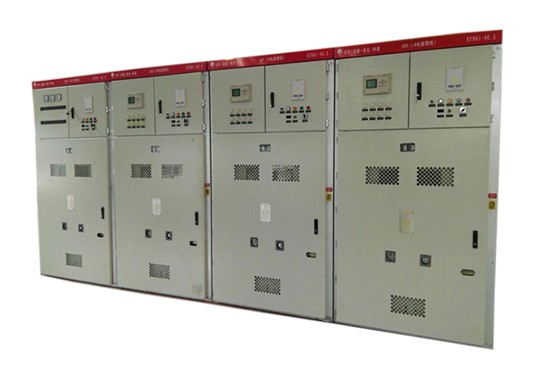

一、概述：XGN2－12(G)为金属铠装固定式开关柜(以下简称开关柜)，额定电压为12KV，用于电压等级12kV及以下的三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线、单母线带旁路及双母线系统。本开关柜符合GB3906《3~35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有完善的防误操作功能。本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12（VS1）等真空断路器，隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-12旋转式大电流隔离开关系列产品。 二、开关设备型号及含义： 三、使用环境：a.正常使用环境：上限+40℃，下限-15℃；b.相对湿度：日平均值不大于95%；月平均值不大于90%；c.海拔高度：不超过2000m；d.地震烈度：不超过8度；e.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；四、技术参数 (一)、开关柜的技术参数（见表1）表１序号参 数 名 称单 位参 数1额定电压kV7.2 , 122额定电流A630，1250，1600，2000，2500，31503额定频率Hz504额定绝缘水平雷电冲击耐受电压相间及对地kV40，60，75断口间40，60，851min工频耐受电压相间及对地24，32，42断口间24，32，485额定短时耐受电流kA2531.5406额定峰值耐受电流kA50801007额定短路关合电流kA50801008额定短路开断电流kA2531.5409额定短路持续时间s410防护等级IP2X11母线系统单母线、单母线带旁路、双母线12操动方式电磁式、弹簧储能式 13各种柜体外形尺寸(宽×...
一 型号解释及适用范围JY G C S 电气系统 抽出式 封闭式开关柜 公司代号：四川基业电气设备有限公司产品用途GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的。作为三相交流50（60）HZ、额定电压为400V，额定电流为6300A及以下的供电系统中的...
