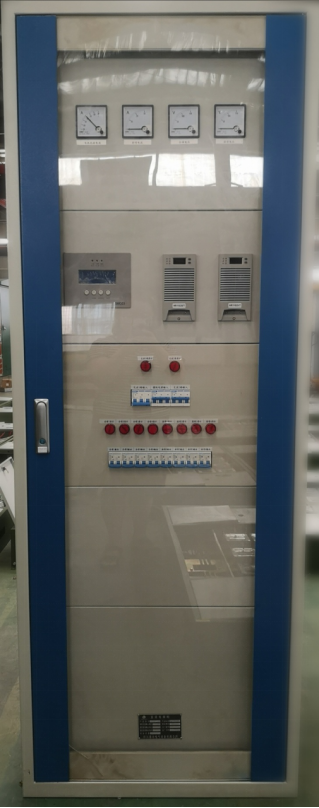

直流屏外观示意图

智能型高频开关直流电源装置是在总结了电力系统用直流电源领域先进、成熟的设计，运行经验及发展动向的基础上，而开发出的新一代直流电源装置。 分为单体柜、分体柜二种结构类别。 被广泛应用于各类发电厂、变电站所、飞机场、港口、石油、冶金、化工、工矿企业等部门用变电站及宾馆大厦的变配电室。供直流机构（断路器分合闸）、继电保护、自动控制、二次回路中仪器仪表、事故照明以及应急事故负荷电源之用，特别适用于无人值守的运行需要。

系统特点：
1、采用高频开关电源技术、模块化设计。
2、电压输入范围宽，电网适应性强。
3、充电模块可带电插拔，维护方便快捷。
4、有可靠的防雷及电气绝缘防护措施，确保系统和人身安全。
4、采用大屏幕触摸屏，点阵液晶显示，实现全汉化实时显示及操作。
5、可通过点击触摸屏进行系统参数查询、设置，人机界面友好，操作简单方便。
6、监控系统可自动完成对电池电压、充放电电流及温度补偿的精确管理，确保电池工作在最佳状态，延长电池使用寿命。
7、采用以微处理器为核心的集散式监控系统，模块化设计，实施对电源系统全方位的监测、控制及电源系统的“四遥” ，实现无人值守。
8、实时监测蓄电池端电压、充放电电流，精确控制蓄电池的均充和浮充，具有电池过欠压告警、电池过温告警及过充保护等功能。
9、系统具有对蓄电池温度补偿的管理功能。
10、可采用一套监控系统管理双组蓄电池组、三组充电装置、母线分段，实现双组电池独立充电管理。

系统参数：

1、自然环境

海拔高度：2000m
环境温度：-5℃— +50℃
相对湿度：≤90%（20±5℃
无导电及爆炸尘埃，无腐蚀性气体
无剧烈振动及冲击
室内使用且通风良好
2 、系统参数

输入电压范围：AC220V± 20%
输入电网频率：50Hz ± 10%
功率因数＞ 0.95
效率＞ 95%
输出电压： 185~305V 连续可调（110V系统 90~150V 连续可调）
输出电流10~100% 连续可调
波纹系数≤ 0.1%
稳压精度≤± 0.5%
稳流精度≤± 0.5%
均流特性充电模块间电流不均衡度≤± 3 %
