1.概述
JYHXGN15-12金属封闭式全绝缘系列环网柜（简称充气柜）,采用模块化设计，全密封，全绝缘结构,环网开关柜是 SF6 气体绝缘的金属分箱式或共箱式封闭开关设备，该设备可由负荷开关单元、负荷开关熔断器组合电器单元、真空断路器单元、母线进线单元的模块组成。
还可以提供TV化的自动化解决方案，形成智能化开关柜。本产品符合IEC62271-200、IEC60694，GB3906、GB3804、等标准的规定。
2. 单元定义
单元代号 | 意义 |
C | 标准单套管负荷开关单元 |
F | 负荷开关－熔断器组合电器单元 |
V | 断路器单元 |
D | 电缆进线单元 ( 不带开关 ) |
S | 母联单元 |
M 计量单元 | 计量单元 |
T | PT 单元 |
C+ | 套管出线的负荷开关单元 |
3.产品特点
1>.操作安全
通过以下安全措施，我们可为用户提供特别的安全保障：
◆ 一体化三工位负荷开关
◆ 断路器采用负荷开关替代隔离开关，更安全可靠
◆ 一次侧全密闭设计提供意外接触的保护
◆ 满足五防要求的机械联锁
◆ 带电显示器可提供进出线路带电指示
2>.运行可靠
全密闭设计，所有 10kV 开关及母线带电体均密封在 3mm 不锈钢板焊接成的气箱中；配硅橡胶电缆插头，实现电缆头全绝缘全密封，从而不受灰尘、潮湿、小动物等外界环境影响
◆ 弹簧储能操作机构，可人工或电动操作
◆ 面板模拟线图提供开关位置指示
◆ 柜体用镀锌板制作，表面静电喷涂，增强抗腐蚀性能
◆ 压力表监视箱体内 SF6 气体安全压力范围
3>. 经济性
免维护、高度可靠、使用寿命可达 20 年
4>. 方案灵活
◆ 多种进线方式，可实现左、右、上或前进线
◆ 多种组合方式，各单元之间可实现任意组合
◆ 采用绝缘母线，可实现前后并柜或左右并柜
◆ 设计方案灵活
4. 设计说明:
1>.联锁机构
开关内部的联锁机构能有效防止误操作，并确保电缆室只有在开关处于“接地”状态，才能进入，并可加明锁，锁定在不同状态。
2>.辅助开关
负荷开关、接地开关可根据需要配置能同步反映开关位置状态的辅助开关。熔断器系列开关熔断器更换直接、简便。熔断器置于绝缘管内，绝缘管位于 SF6 的金属气箱内，这种设计有如下优点：
◆ 熔断器盖及密封装置在电场最弱部分
◆ 无导电物质能附在熔断器组件上
◆ 在 SF6 气体中的部分完全受保护
◆ 熔断器盖无需额外的绝缘弹簧储能操作机构和联动跳闸装置保证负荷开关三相在任一相熔断器熔断时同时自动断开。
3>.开关测试
开关通过国家电力工业部电气设备质量检验测试中心检测 , 产品符合以下主要标准：GB/T11022、IEC 60694、IEC 60265、IEC 60420、IEC 60056、IEC60298、IEC 60129。
4>.使用条件
适合在 - 40℃ ~ +50℃的温度范围内使用。10kV 带电体位于 SF6 密闭气箱内，硅橡胶插头实现电缆与开关的连接，形成全绝缘、全密封结构，整个系统不受环境因素的影响，如潮气、灰尘、腐蚀性气体等，SF6 气箱由不锈钢材料制成，保证开关免维护，使用寿命长。
5>.表面保护
此环网柜框架采用敷铝锌钢板制作，表面静电喷涂，以防腐蚀。柜体正面操作面板有静电喷涂层。
5.开关面板指示：

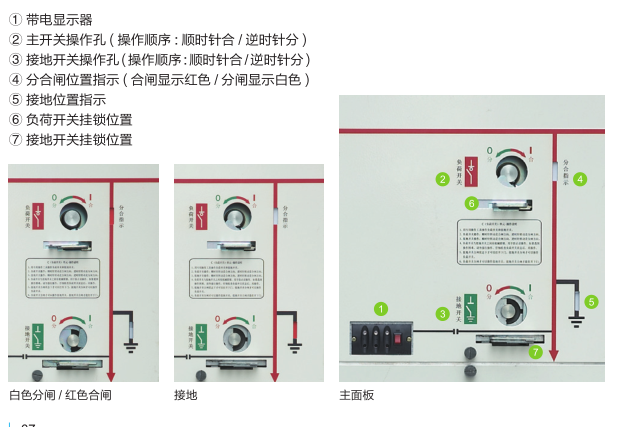

5.1 C单元面板指示：

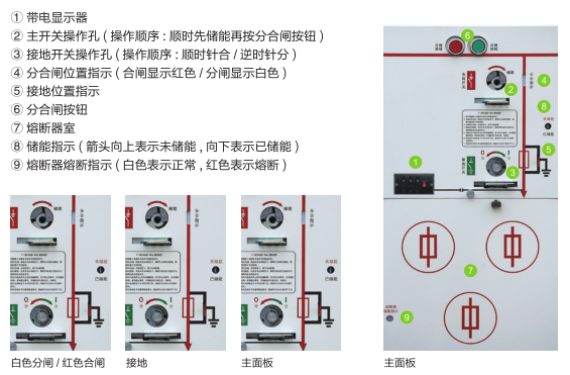

5.2 F单元面板指示：

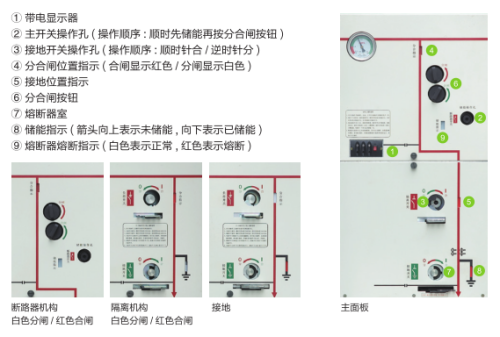

5.3 V单元面板指示：

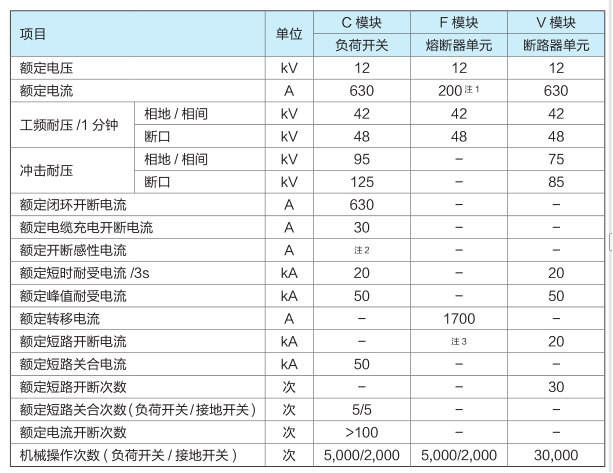

6.开关柜技术参数：
