一、概述：
XGN2－12(G)为金属铠装固定式开关柜(以下简称开关柜)，额定电压为12KV，用于电压等级12kV及以下的三相交流50Hz系统中作为接受与分配电能之用，特别适合于频繁操作的场合，其母线系统为单母线、单母线带旁路及双母线系统。
本开关柜符合GB3906《3~35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有完善的防误操作功能。
本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12（VS1）等真空断路器，隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-12旋转式大电流隔离开关系列产品。

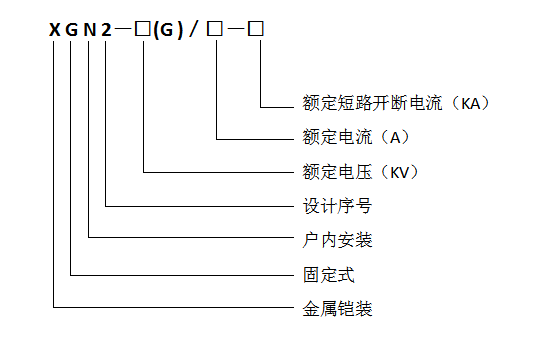

二、开关设备型号及含义：
三、使用环境：
a.正常使用环境：上限+40℃，下限-15℃；
b.相对湿度：日平均值不大于95%；月平均值不大于90%；
c.海拔高度：不超过2000m；
d.地震烈度：不超过8度；
e.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；
四、技术参数
(一)、开关柜的技术参数（见表1）
表１
序号 | 参 数 名 称 | 单 位 | 参 数 |
1 | 额定电压 | kV | 7.2 , 12 |
2 | 额定电流 | A | 630，1250，1600，2000，2500，3150 |
3 | 额定频率 | Hz | 50 |
4 | 额定绝缘水平 | 雷电冲击 耐受电压 | 相间及对地 | kV | 40，60，75 |
断口间 | 40，60，85 |
1min工频 耐受电压 | 相间及对地 | 24，32，42 |
断口间 | 24，32，48 |
5 | 额定短时耐受电流 | kA | 25 | 31.5 | 40 |
6 | 额定峰值耐受电流 | kA | 50 | 80 | 100 |
7 | 额定短路关合电流 | kA | 50 | 80 | 100 |
8 | 额定短路开断电流 | kA | 25 | 31.5 | 40 |
9 | 额定短路持续时间 | s | 4 |
10 | 防护等级 |
| IP2X |
11 | 母线系统 |
| 单母线、单母线带旁路、双母线 |
12 | 操动方式 |
| 电磁式、弹簧储能式 |
13 | 各种柜体外形尺寸 (宽×深×高) | mm | 1100×1200×2650（一般） |
(二)、断路器技术参数（见表2）
表2
序号 | 参 数 名 称 | 单位 | 断路器 ZN□—12 |
1 | 额定电压 | kV | 12 |
2 | 额定频率 | Hz | 50 |
3 | 额定电流 | A | 630 | 1250 | 1600 2000 2500, | 3150 |
4 | 额定短路开断电流 | kA | 25 31.5 | 31.5 40 | 31.5 40 | 40 |
5 | 额定短路关合电流(峰值) | kA | 50 63 | 80 | 80,100 | 100 |
6 | 额定峰值耐受电流 | kA | 40 80 | 80 | 80 100 | 100 |
7 | 额定短时耐受电流 | kA | 25 31.5 | 31.5 40 | 31.5 40 | 40 |
8 | 额定短路持续时间 | s | 4 |
9 | 机械寿命 | 次 | 10000 |
10 | 额定短路电流 开断次数 | 30 | 30 | 20 |
(三)、隔离开关的技术参数（见表3）
表3
序号 | 参 数 名 称 | 单位 | GN30-10 GN30-10D | GN30-10 GN30-10D | GN30-10 GN30-10D | GN22-10 | GN22-10 |
1 | 额定电压 | kV | 10 |
2 | 额定电流 | A | 400 | 630 | 1250 | 2000 | 3150 |
3 | 额定峰值 耐受电流 | kA | 31.5 | 50 | 80 | 100 | 105 |
4 | 额定短时耐受电流 | kA | 12.5 | 20 | 31.5 | 40 | 50 |
5 | 额定短路持续时间 | s | 4 |
6 | 雷电冲击耐受电压 | kV | 相间及对地：75，隔离断口 ：85 |
7 | 短时工频耐受电压 | 相间及对地：42，隔离断口 ：48 |
(四)、接地开关技术数据（见表4）
表4
序号 | 名 称 | 单位 | JN15-12 |
1 | 额定电压 | kV | 12 |
2 | 雷电冲击耐受电压 | 75 |
3 | 4s热稳定电流 | kA | 31．5 |
4 | 动稳定电流 | 80 |
5 | 1min工频耐压 | kV | 42 |
(五)、电流互感器技术参数（见表5）
表5 LZZBJ9-10□电流互感器技术参数
额定一次电流 （A） | 二次 电流 （A） | 额定 短时热 电流（kA） | 动稳定 电流（kA） | 额定输出（VA） |
0.5 | 10P10 |
30~75 | 5 | 150I1n | 375 I1n | 10 | 15 |
100 | 21 | 52.5 | 10 | 15 |
150 | 31.5 | 78.5 | 10 | 15 |
200~300 | 45 | 112.5 | 10 | 15 |
400~600 | 63 | 130 | 10 | 15 |
800~1200 | 80 | 160 | 15 | 20 |
1500~2500 |
| 100 | 160 | 20 | 20 |
2500~3150 |
| 100 | 160 | 60 | 30 |
五、 结构特点
XGN2-12开关柜为金属封闭箱式结构，柜体结构分为两种：一种为角钢与钢板成形件组焊而成；另一种为覆铝锌板折成Ｃ型材采用螺钉连接后与钢板成形件组装而成；柜内分隔成断路器室、母线室、电缆室、仪表室等；
1.断路器室：断路器固定要装于距地面较近的部位，断路器室高度为1.8米，有较大的检修空间，检修人员可方便的站在地面上对主开关进行检测维修；
2.母线室：母线室在柜体后上部，为了减小柜体的高度，母线呈品形排列；隔离开关采用旋转式，母线与上隔离开关母排连接，该隔离开关在分段位置时旋转导体接地，即在带电体（如主母线）和被隔离导体（如断路器）之间形成“金属分割”（即俩个对地借口）。这时带电体只可能相间或相对地放电，而不致波及被隔离导体，从而保证了维修人员的安全；
3.电缆室：电缆室在柜体的下部，电缆室有较大的空间，便于电缆头的制作、安装和检测、维护；
4.仪表室
仪表室位于开关柜前上部，仪表室可供安装二次仪表，在顶部设有可供安装贯通二次小母线的接线端子。
5.泄压通道：开关柜的断路器室、母线室均设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。

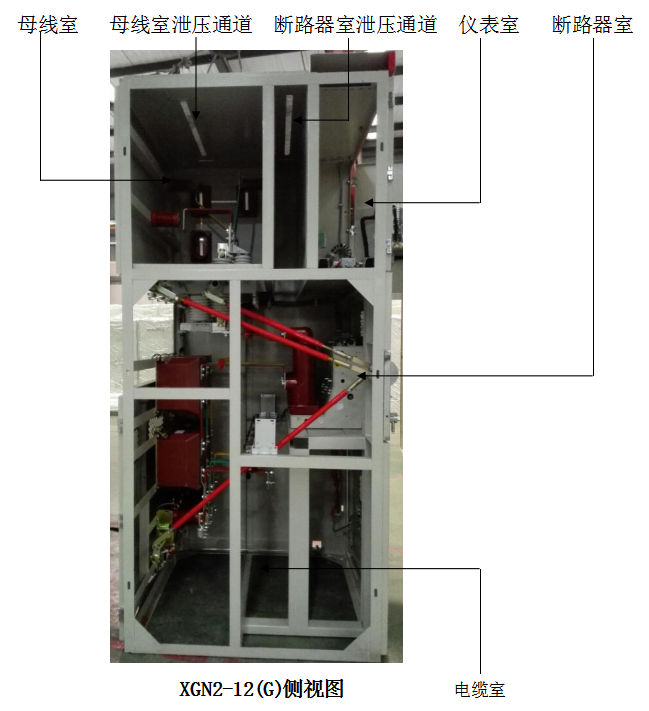

XGN2-12(G)侧视图
五、 检修操作流程
主开关、隔离开关、接地开关机柜门之间的连锁机构采用强制性机械闭锁方式，产品满足五防功能要求，隔离开关、主开关的传动操作设计与机械装置统筹考虑。使用机械锁装置结构简单，动作可靠；
（一）.防止误操作闭锁装置：
为了防止带负荷分合隔离开关，防止误分误合断路器，防止误入带电间隙，防止带电合接地刀，防止带接地合刀开关，开关柜采用相应的机械联锁，机械联锁动作原理如下：

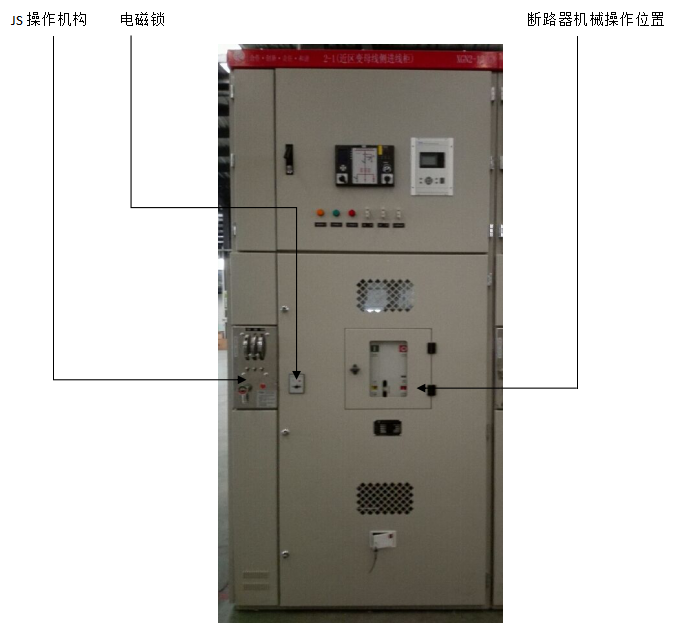

图一： XGN2-12(G)正视图

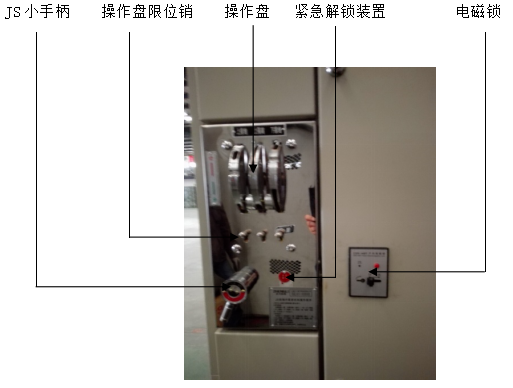

图二： JS操作盘及电磁锁

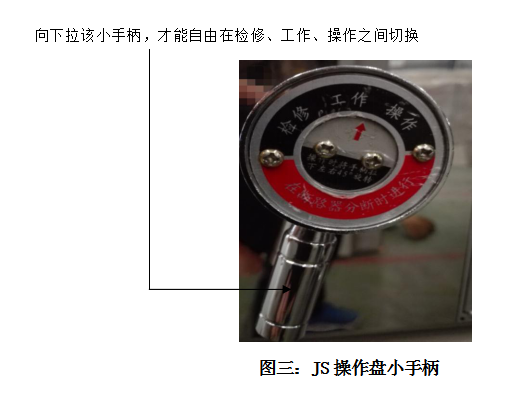

图三：JS操作盘小手柄
1.停电操作（运行—检修）
开关柜处于工作位置，即上下隔离开关、断路器处于合闸状态，前后门已锁好，并处于带电运行之中，这时的JX操作盘小手柄处于“工作”位置。
先通过就地按钮或后台操作将断路器分闸后，将中门电磁锁从左侧“闭锁”位置扳到右侧“开锁”位置（此电磁锁必须在真空断路器处于分闸位置时才能正常操作，紧急时可用电磁锁专用钥匙开启电磁锁），再向下拉动JX操作盘小手柄由“工作”位置旋转到“操作”位置，将操作手柄插入隔离开关的操作盘孔内，此时向下按动操作盘限位销，从上往下拉操作盘，使隔离开关拉到分闸位置（进线柜先操作上隔离再操作下隔离开关，出线柜先操作下隔离再操作上隔离开关）；再将操作手柄拿下，插入接地开关操作盘孔内，此时向下按动操作盘限位销，从下向上推操作盘，使接地开关处于合闸位置，这时向下拉动JX操作盘小手柄后由“操作”位置旋转到“检修”位置。此时可打开前门和后门，停电操作完毕，检修人员对断路器室及电缆进行维护和检修。
2.送电操作（检修—运行）
若已检修完毕，需要送电，其操作程序如下：
将后门关闭锁定，钥匙取出后关前门，并保证中门电磁锁处于 “开锁”位置，再向下拉动JX操作盘小手柄由“检修”旋转到“操作”位置，这时前门被锁定；用操作手柄插入接地开关操作孔盘内，此时向下按动操作盘限位销，从上向下拉操作盘，使接地开关处于分闸位置，将操作手柄拿下， 再插入上隔离的操作盘孔内，此时向下按动操作盘限位销，从下向上推操作盘，使上隔离处于合闸位置；再将操作手柄拿下，插入下隔离的操作盘孔内，此时向下按动操作盘限位销，从下向上推操作盘，使下隔离处于合闸位置，取出操作手柄，向下拉动JX操作盘小手柄后由“操作”位置旋转到“工作”位置；这时可通过就地按钮或后台操作将断路器合闸，送电完成，设备开始正常运行。

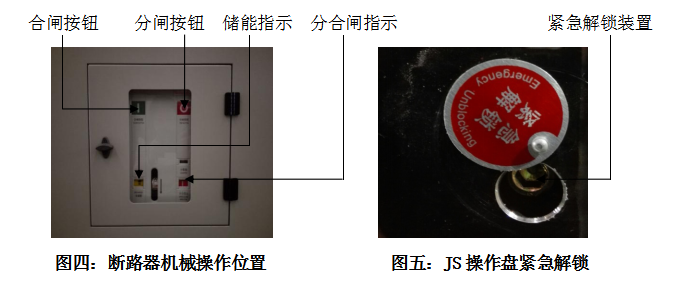

3.紧急解锁
A.当紧急情况下（控制回路断电或电气部份损坏时），先将断路器机械操作位置小门打开，通过机械分闸按钮分闸，实现紧急断电；
B.当紧急情况下，将JS操作结构的紧急解锁装置处红色圆盘旋转开，用6个大内六角顺时针旋转紧急解锁装置，实现紧急解锁，此时前门可以打开。
注：非紧急情况下严禁通过JS操作盘紧急解锁装置实现开起前门；
七、安装与使用
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。
对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
主母线连接时，如表面因运输、保管等原因不平整时需平整后再连接紧固。
产品单独或成列安装时，其垂直度及柜面不平度和柜间缝隙的偏差应符合下表规定。
项 次 | 项 目 | 允 差(mm) |
1 | 垂 直 度 | 3.3 |
2 | 水平度 | 相邻两柜顶部 | 2 |
成列柜顶部 | 5 |
3 | 水平度 | 相邻两柜边 | 1 |
成列柜边 | 5 |
4 | 柜 间 接 缝 | 2 |
产品安装后投运前的检查与试验
a 检查柜面漆或其它覆盖材料(如喷塑)有否损坏，柜内是否干燥清洁；
b 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象；
c主要电器的主辅触头的通断是否可靠、准确；
d JS操作机构抽拉应灵活、轻便，无卡阻和碰撞现象；
e机械联锁或电气联锁装置应动作正确，连锁均应可靠；
f 仪表的刻度整定、互感器变比及极性应正确无误；
g熔断器的熔芯规格应符合工程设计的要求
h保护的整定及整定值应正确，动作可靠；
I各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
J 使用注意事项
a 该产品为不靠墙安装，正面操作，双面维修的高压配电柜。
柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修；
b 真空断路器、隔离开关接地刀经过多次分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按使用说明书进行维护和检修；
c经过安装和维修后，必须严格检查各隔室之间状况，以确保本装置良好的功能分隔性，防止出现故障；
d检修时，需挂有“禁止合闸，有人工作”的指示牌；
e必须要按照程序进行分合闸，不能强拉强推；
f检修人员工作前，必须穿戴好劳保及相应的绝缘靴、绝缘手套。
八、订货须知
订货时用户需要提供以下技术资料：
1. 主接线方案编号及单线系统图、排列图、平面布置图；
2. 二次回路接线原来图、端子排列图；
3. 开关柜内的电子元件的型号、规格、数量；
4. 主母线分支母线的规格、材料；
5. 备用、备件的名称及数量；
6. 特殊要求与厂方协商
