一  型号解释及适用范围

JY          G          C          S

                                      电气系统

                          抽出式

              封闭式开关柜

公司代号：四川基业电气设备有限公司

产品用途

GCS型低压抽出式开关柜适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的。作为三相交流50（60）HZ、额定电压为400V，额定电流为6300A及以下的供电系统中的配电、电动机控制、无功功率补偿使用的低压成套配电装置。该装置采用标准模式化设计，各功能单元相对独立，抽屉推进平稳可靠，确保相同单元可互换，提高供电可靠性。

产品特点：

1.主构架采用C型型钢，型钢的两面分别模数为20mm和100mm的安装孔，内部安装灵活方便；

2.柜体设计时充分考虑运行中散热问题。柜体上下均设有不同数量的散热槽孔，使封闭的柜体自下而上形成一个自然通风道，达到散热的目的。

3 装置的各个功能室相互隔离，其隔室分为功能单元格、母线室和电缆室，各室的作用相对独立；

4.柜体的顶盖在需要是可拆除，便于现场主母排的装配和调试，柜顶四角装有吊环，用于起吊和装运；

5.出线分隔具备闭锁功能、自投功能、检修状态功能；

6.支持多种运行模式（选配）；

7.具备通讯功能：系统可带有RS485或RS232通讯结口，支持MODBUS通讯规约（选配）；

8.具备智能化监控功能（选配）；

装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等的需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。产品具有分段能力高、动热稳定性好、电气方案灵活组合方便、系列性实用性能、结构新颖、防护等级高等特点。

装置符合：EC439-1《低压成套设备和控制设备》、

                 GB7251《低压成套设备和控制设备》

                 JB/T9661《低压抽出式成套开关设备》等标准。

主要技术参数：

使用条件

1 周围空气温度：不低于-5℃，不高于+40℃ ,24小时内平均温度不得高于35℃；

2 周围空气相对湿度：

最高温度为+40℃时不超过50％，

在较低温度时允许有较大的相对湿度，如+20℃时为90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。

3 户内安装使用地点的海拔：高度不得超过2000m。

4 安装倾斜度：装置与垂直面的倾斜度不超过5％，且整组柜列相对平整。

5 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

1.6  用户有特殊要求时，可以与本公司协商解决

结构特点

1 模数化设计

JYGCS低压开关柜，是按25mm的基本模数设计的。25mm模数组件是用2mm厚钢板（冷轧钢板或敷铝锌板）制成，各组件之间通过自攻锁紧螺钉相连。通用性和扩展性强是该产品的一大特点。

2 互换性强

功能单元采用模块化设计，尺寸为25mm的整数倍。所有门、顶板和侧板都采用2mm厚钢板。相同零部件可互换。侧板如有需要可加工成有通风孔和无通风孔两种，在开关柜的顶部可安装冷却用风机，铰链门可分别安装在柜正面、背面。门板上配有压线支架和接地桩。

3 主回路采用硬母线连接，温升小

所有主回路采用硬母线(镀锡)连接，连接可靠。另外，在电容柜的顶部安装了冷却用风机，后门上开有通风孔，提高了散热性能。

4 安全性能好

  各单元之间用开有通风孔的金属隔板相互隔离，能有效预防事故的扩大，并提高了安全性能。

5 检修维护方便

   各单元采用模块化设计并用自攻螺钉相连，拆卸、安装均方便。

6 颜色

该产品采用环氧粉沫喷涂成浅灰色RAL7032 (JYJN 标准颜色)或RAL7035，也可按要求提供其它颜色。

开关柜设计

JYGCS低压开关柜为后出线，离墙安装方式。通用柜体的尺寸系列(见下表):

(mm)

开关柜分为下列各小室：

1 功能单元室

单台柜最多可装2只框架式断路器ACB,上下出线可供选择；塑壳断路器建议选用插入式板后接线。相同功能单元可互换。

2 母线室

    母线室在开关柜中间，主母线安装在柜顶部，底部或中部。水平主母线和垂直母线用专用母线夹固定。具有高机械强度，耐高温和防水功能。主母线的标准厚度为10mm，每相双片。该母线系统适合将来在现场扩展连接时采用。

3 电缆室

   电缆室在开关柜背部，母线室和电缆室之间设有安全隔板。在柜的底部有接地排贯穿开关柜内。开关柜母线和电缆进出线可任配上或下进出线。

4 空隔室

没有安装元件的隔室为空隔室，空隔室与功能单元之间相互隔离，提高了安全性，也可备作以后扩展时使用。

手柄操作说明

1) JYGCS低压抽屉柜操作：

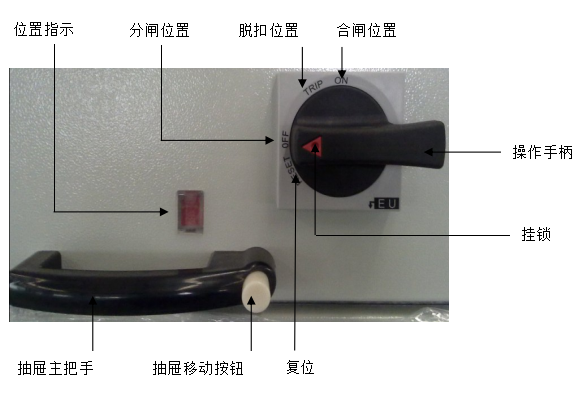

图1：此图手柄为分闸状态

试验位置：按住“抽屉移动按钮”，拉出30mm后锁定在此位置上，主开关断开，控制回路接通；

连接位置：在试验位置时，按住“抽屉移动按钮”往里推抽屉、抽屉锁定在“连接位置”、此时可以进行分合闸。

合闸顺序：将抽屉推入进入“试验位置”→按住“抽屉移动按钮”→抽屉推入“连接位置”→顺时针旋转手柄向“ON”位置到位→合闸指示灯亮→合闸到位

分闸顺序：逆时针旋转手柄向“OFF”位置到位→合闸指示灯灭→分闸完成

2) JYGCS低压固定分隔式开关柜手柄操作：

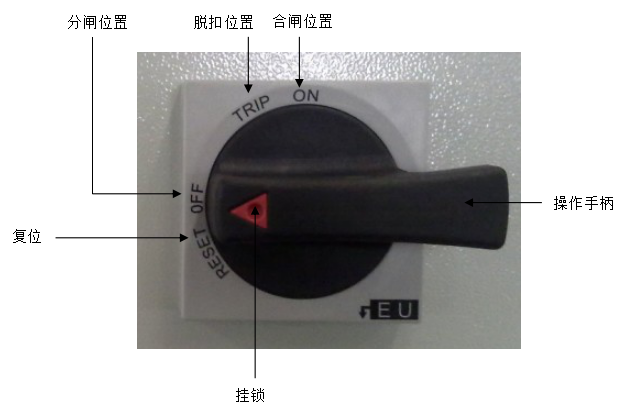

图2：此图手柄为分闸状态

合闸顺序：顺时针旋转手柄向“ON”位置到位→合闸指示灯亮→合闸到位

分闸顺序：逆时针旋转手柄向“OFF”位置到位→合闸指示灯灭→分闸完成

3) 带分励单元抽屉在分励线圈动作后的操作说明

带分励单元的抽屉及抽屉内断路器故障后，其断路器一次回路断开；在故障排除后，断路器必须先复位后才可以进行分合闸操作。

复位操作顺序：

1) 断路器故障后，手柄位置处于“TRIP”脱口位，逆时针旋转手柄向“RESET”复位位置，至手柄不能再旋转为止；

2) 复位完成后，须将断路器进行一次合闸操作（此时要求断路器下端所有负荷保证断开）；

3) 合闸步骤完成后，再将断路器分闸，此时断路器具备投运条件；

注：以上步骤须按要求完成，在进行断路器复位过程中，应该可以听到断路器复位后合分闸时比较大的响声；若无此声或很小，表明断路器复位不成功，需再按复位步骤操作一遍。

安装与使用

    产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。

    对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。

    产品的安装应按安装示意图进行(见附图)。基础槽钢和采用螺栓固定方式 时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因不平整时需平整后再连接紧固。

产品单独或成列安装时，其垂直度及柜面不平度和柜间缝隙的偏差应符合下表规定。

产品安装后投运前的检查与试验

a 检查柜面漆或其它覆盖材料(如喷塑)有否损坏，柜内是否干燥清洁；

b 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象；

c主要电器的主辅触头的通断是否可靠、准确；

d 抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；

e 抽屉或抽出式结构的动、静触头的中心线应一致，触头应接触紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠；

f 相同尺寸的抽屉应能方便地互换，无卡阻和碰撞现象；

g 抽屉和柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头先断开；

h 仪表的刻度整定、互感器变比及极性应正确无误；

I 熔断器的熔芯规格应符合工程设计的要求；

J 保护的整定及整定值应正确，动作可靠；

K 用100兆欧表测量绝缘电阻值不得低于1MΩ；

L 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。

使用注意事项

a 该产品为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修；

b 空气断路器、塑壳断路器经过多次分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修；

c经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大；

d在检修或调试过程中，要先断开现在的用电设备，后分闸，防止产生电弧；

e检修时，需挂有“禁止合闸，有人工作”的指示牌；

f必须要按照程序进行分合闸，不能强拉强推；

g检修人员工作前，必须穿戴好劳保及相应的绝缘靴、绝缘手套。

产品成套性

制造厂供货时提供下列文件及附件：

a 装箱清单

b 产品合格证

c 使用说明书

d 出厂试验报告

e 有关电气图纸

f 柜门钥匙、操作手柄及合同规定的备品配件；

g 主要元器件的安装使用说明书。

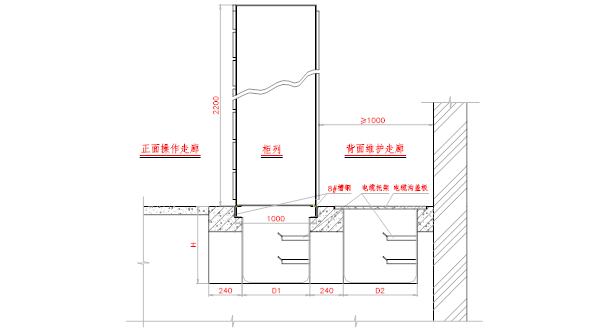

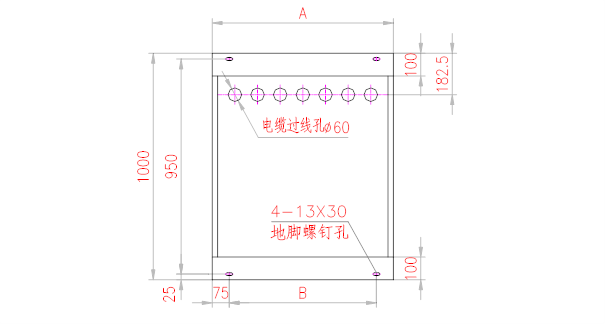

附图一 1000深柜体安装示意图

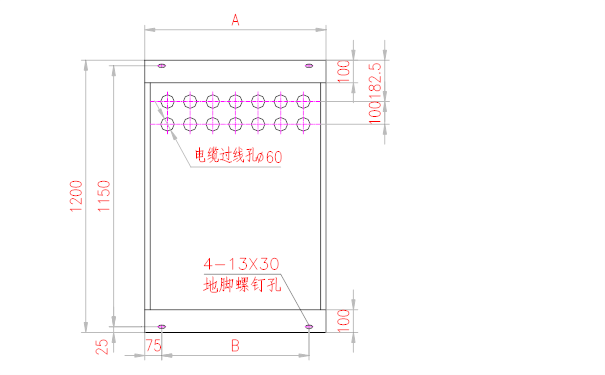

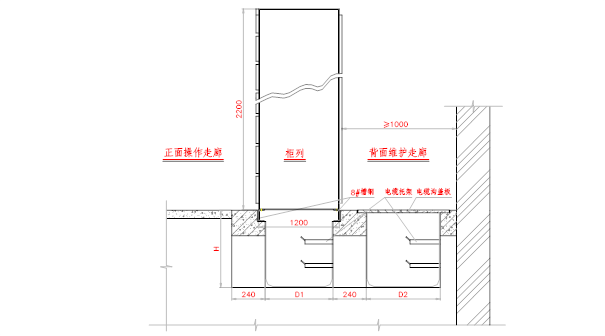

附图二 1200深柜体安装示意图
