用途

JYGGD低压配电柜适应与发电厂、变电所、厂矿企业等电力用户的交流50HZ,额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用; 本着安全、经济、合理、可靠原则设计的新型低压配电柜;该装置突破了老产品的结构模式，设计先进，结构新颖，防护等级高，容量大，分断能力强，动稳定性能好，电器方案实用性广等优点，可作为更新换代产品使用。

执行标准

GB7251-97      低压成套开关设备和控制设备

产品特点：

1.柜体采用通用柜形式，构架用8FM型钢局部焊接后组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货；

2.柜体设计时充分考虑运行中的散热问题。柜体上下均设有不同数量的散热槽孔，使封闭的柜体自下而上形成一个自然通风道，达到散热的目的；

3.按工业产品造型设计的要求，采用黄金分割比例的方法设计柜体外形和各部分分割尺寸，使整柜美观大方，面目一新；

4.柜门用转轴式活动铰链与构架相连，安装、拆卸方便；

5柜体的顶盖在需要是可拆除，便于现场主母排的装配和调试，柜顶四角装有吊环，用于起吊和装运；

6.出线分隔具备闭锁功能、自投功能、检修状态功能；

7.支持多种运行模式（选配）；

8.具备通讯功能：系统可带有RS485或RS232通讯结口，支持MODBUS通讯规约（选配）；

9.具备智能化监控功能（选配）；

产品使用环境

1、周围空气温度不高于+40℃，不低于-5℃，24小时内的平均温度不得大于+35℃。

2、户内安装使用，使用地点的海拔高度不超过4000米。

3、周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度（例如+20℃时为90%）应考虑到由于温度的变化可能会偶尔产生凝露的影响。

4、设备安装时与垂直面的倾斜度不超过5%。

5、设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

主要技术参数

产品的接收检查与安装

1、接收和检查设备

开关柜在工厂已经经过全面检查和测试，并根据安全运输的标准进行了运输准备，收到该设备后进行如下检查：

⑴用视觉检查运输的包装有无损坏，如果发现任何损坏，则要求运输代理检查运输情况并在运输收条上记下该损伤。

⑵如果运输的包装上没有明显损坏，按下列步骤打开包装。

2、打开包装

⑴拆卸包装，让设备停在托架上以便将其移到安装位置，如果使用杆、锤等来拆卸包装，要小心以免损坏设备，拆除设备上所有包装用的东西。

⑵视觉查看设备有无外部损伤，如有外部损伤，请马上准备损坏情况文件，提供给基业电气有限公司。

3、安装

产品到达收货地点后,首先应当检查是否完整无损,发现问题应及时通知有关部门查找原因.对于不立即安装的产品,应根据正常使用条件的规定,置于适当的场所.设备安装应按安装示意图进行，可参考拼柜安装示意图，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修平整，处理干净，涂上中性凡士林或采取其它措施，然后用螺栓紧固。

产品的现场检测、试验及投运

1、 产品的现场检测及试验

设备出厂前已做出厂试验，各工作点已调整好，使用单位原则上开箱后应能使用，但可能在运输过程中线头松落、螺母松动、元器件损伤等现象，因此必须在正式投入运行前认真检查。

⑴ 查柜体被覆盖漆膜有无脱落，柜内是否干燥、清洁。

⑵母线连接是否良好，其绝缘支撑件，安装件及附件是否安装牢固可靠，主母线、支母线、出线电缆无短路现象。

⑶电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。

⑷主要电器的通断是否可靠、准确，辅助接点的通断是否可靠准确。

⑸仪表指示与互感器的变比及极性是否正确。

⑹辅助接点是否符合要求，熔断器的熔芯规格选用是否正确，继电器的整定值是否符合设计要求，动作是否准确，二次接线和端子接线无松动、脱落现象。

⑺二次接线是否符合电气原理图要求。

⑻保护电路系统是否符合要求。

⑼用500伏兆欧表测量绝缘电阻值不得低于1兆欧。

2、  产品投运

本产品为不靠墙安装，单面（正面）操作，双面开门维修的低压配电柜，产品的维修通道及柜门必须经考核合格的专业人员方可进入或开启进行操作、检查和维修，在通电之前，所有元器件均处于分断位置。

产品通过现场检测和试验，连接上进出线电缆并做相应试验后即可投入运行。

产品一般元器件的功能和操作规程

1、一般元器件的功能：

⑴刀开关〔HD13BX〕：它主要用作隔离电源〔因为它有明显的断开点〕，以保证维修和操作人员的安全，普通刀开关不能带负荷操作，只有带灭弧室的刀开关可以接通和断开额定负荷电流

(2)接触器：是一种适用于远距离频繁地接通和分断电路的电器，主要控制对象是电动机，也可用于控制如电焊机、电容器组、电热装置、照明设备等其他负载。

⑶热继电器：热继电器用于电动机或线路的保护以及生产过程自动化的控制。输入量通常是电压、电流等电量，也可以是温度、压力等非电量，而输出就是触头的动作。当输入量变化到某一定值时继电器即动作，接通或断开控制回路。

⑷空气开关：主要用于保护交直流低压电网内电气设备，使之免受过电流、逆电流、短路,欠电压及漏电等不正常情况的危害，同时也可用于不频繁起动电动机以及操作或转换电路之用。

产品的维护

（一）日常维护  装置在运行中的日常维护，着重于观察检修要点所列的部分和项目，包括：

1)  外观有无破坏、变色、凝露、渗水、绝缘油和异味外漏；

2)  指示器及状态有无异常；

3)  温度有无异常，包括导体、绝缘被覆的温度等；

4)  导体和结构零件有无异常的振动和噪声；

5)  有无焦味等。

（二）定期维护  定期维护的项目有：

1)  清除尘埃和污物（特别是绝缘、导体）；

2)  绝缘水平测定；

3)  导体联结处是否松动、接触点是否磨损需要更换；

4)  接触器等元器件作解体检查及判别易损件的更换与否；

5)  保护继电器特性测定；

6)  其他易损件的更换。

产品常见故障的排除

1) 进线或馈线空气断路器经多次分合后，使主触头产生局部灼伤，因而使接触面的电阻增大，应按元器件说明书检修（或采用细砂纸打磨触头表面）。

2) 交流接触器与中间继电器工作时，如发生异常声音，应考虑铁芯表面的氧化锈蚀，如果灰尘积聚过多也会导致磁路空气间隙增大发生刺耳声音，应及时清洁铁芯表面或除锈。

3) 对于电动机（MCC）回路，电动机长时间过载，热继电器保护会动作切断电源，待查明过载原因后，手动复位继电器，方可再投入运行。

4) 指示面板无指示时，首先应检查二次回路熔断器是否熔断，再检查接线是否松动。

5) 电容补偿回路无补偿电流时，应首先排除电容器是否损坏，再检查熔断器是否熔断，切不可盲目再次投入电容器。

6) 随时关好配电设备的外门，以免非工作人员误接触设备造成人员伤亡。

产品成套性

1） 装箱清单

2） 产品合格证

3） 使用说明书

4） 出厂试验报告

5） 有关电气图纸

6） 柜门钥匙，操作手柄及合同单规定的备品备件。

订货须知

A) 用户订货时应提供如下资料

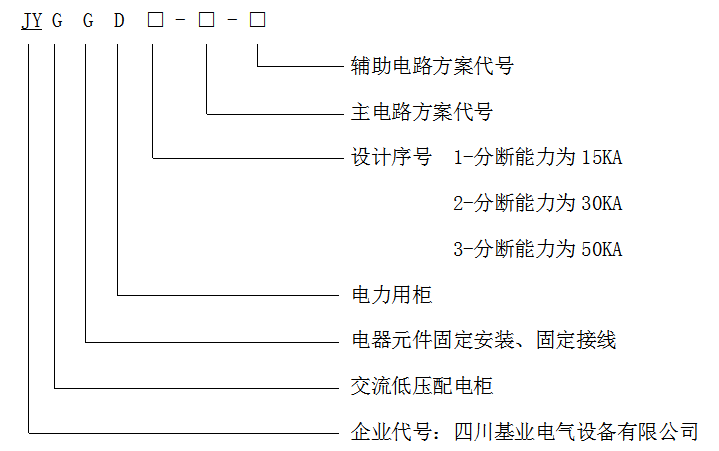

B) 产品的全型号（包括主电路方案号和辅助电路方案号）

C) 主电路系统组合顺序图

D) 辅助电路电气原理图

E) 柜内元器件清单

F) 其它与产品正常使用条件不符的特殊要求。

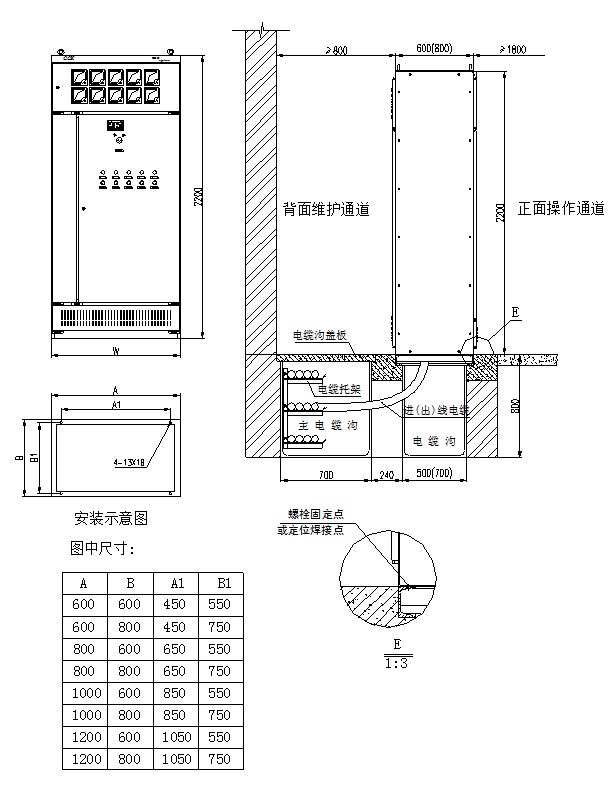

附图1

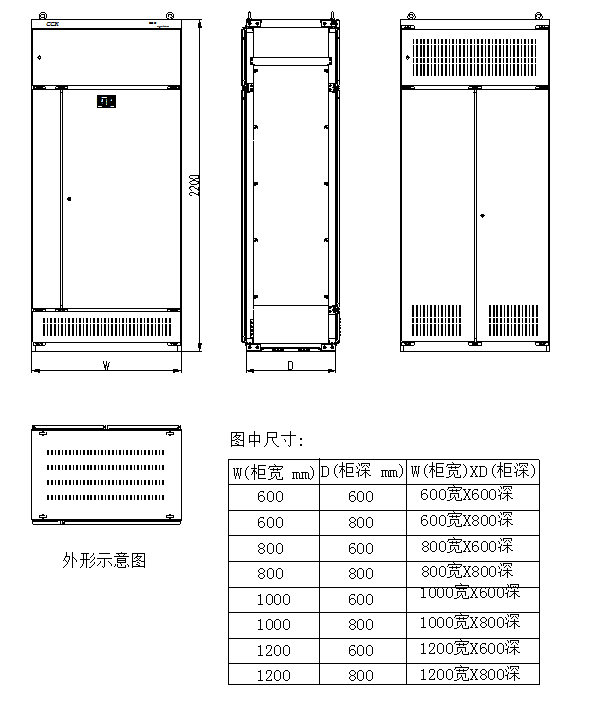

附图2
