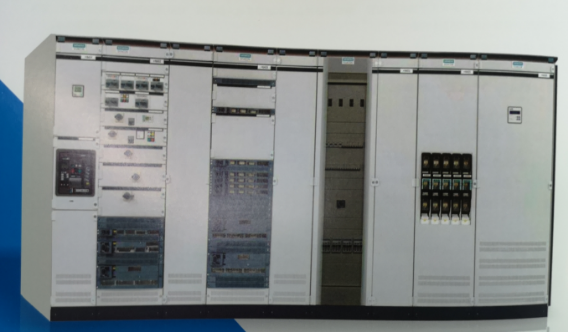

概述
SIVACON低压开关柜是建筑和工业领域中标准的解决方案。针对全球市场的不同需求，既考虑了总承包工程中标准化的各项要求，又兼顾到本地化生产给投资和生产运行带来的效益。
SIVACON是面向世界各地推广的配电设备，它可应用在最大额定电流至7400A的各种容量等级的层面上，采用了固定式和抽出式等不同的模块设计。
模块化技术
SIVACON具有的先进设计、引领新的标准
通过型式试验的标准模块(TTA)
统一在柜顶安置的水平母线
更深的元件隔室，满足不同的元件安装

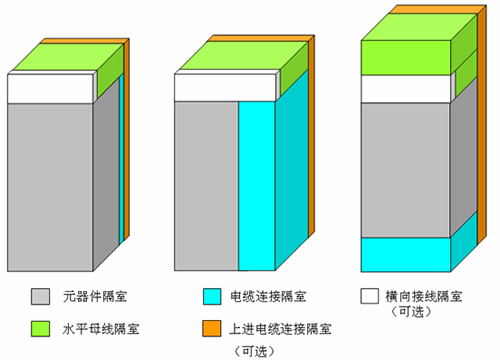

标准化结构的元件隔室
单面或双面安装维护
上部或下部的进线电缆连接
典型应用领域
石化行业：动力中心及主配电系统
电力行业：电厂及辅助系统的配电系统
公共/私人业主：建筑配电系统
制造产业：生产现场用电设备

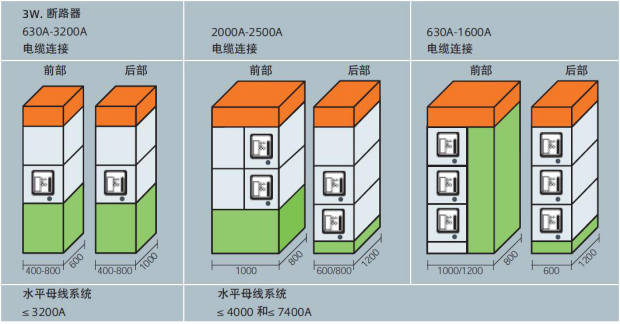

结构及尺寸

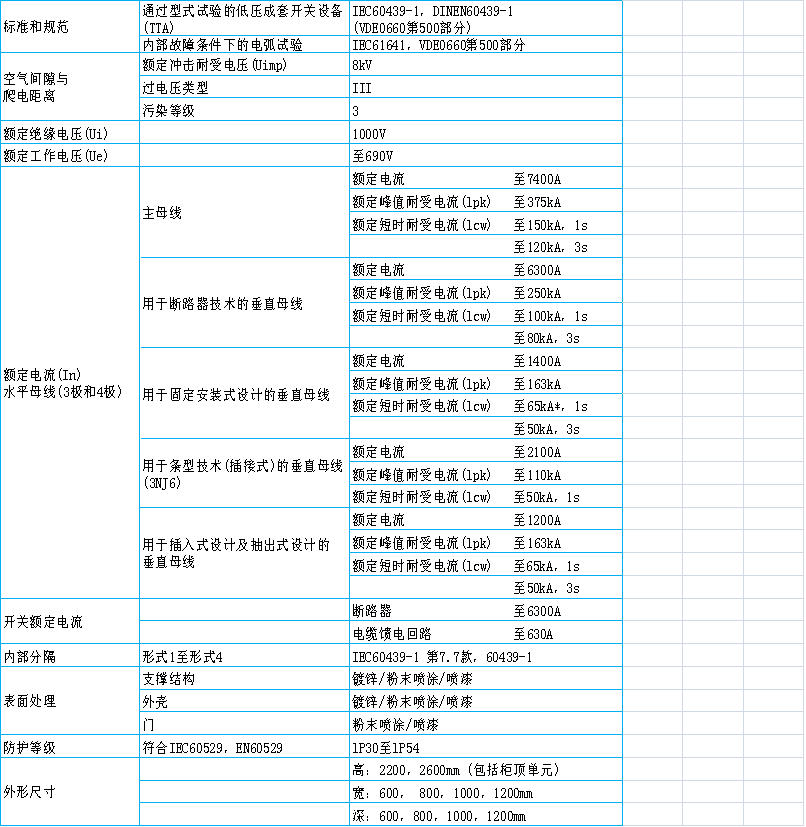

主要技术参数
*额定限制短路电流Icc至100kA
主要特点
骨架和外壳
1) 骨架采用2.5mm厚的冷轧钢板或敷铝锌板型材，可采用螺钉/焊接连接方式
2) 骨架上的安装孔采用25mm为模数，满足各种组合的需要
3) 门体机动灵活，能满足各种要求
4) 单柜安装时门可开启约为180o，成排安装时门可开启约140o
5) 旋柄弹簧锁能可靠的防止由于疏忽或意外而使门弹开
6) 柜体顶部装有压力释放装置，在发生内部电弧故障时，可最大限度的保障人身安全

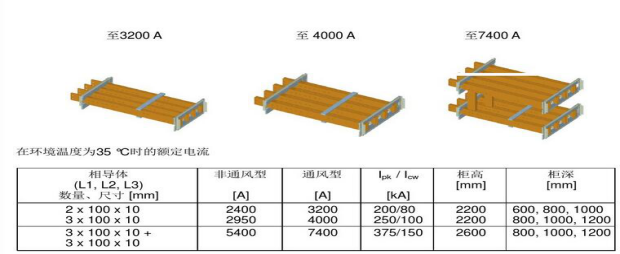

水平母线系统
1) 标准化设计的主母线位于柜体的顶部
2) 主母线的最大额定电流可达7400A
3) 按客户的要求划分的额定电流等级
4) 额定峰值耐受电流(Ipk) 可至375kA
5) 主母线隔室与器件隔室单独隔离
6) 从上方能方便地进行柜体母排间的连接

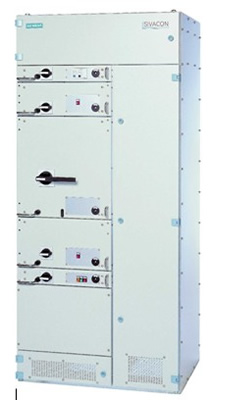

抽出式设计
以8种模数高度的标准化设计(100、150、200、300、400、500、600、700) 。
抽出单元的位置清晰可见。
所有的单元具有误操作防护，当短路保护器件闭合位置时，可防止单元的移动；单元在分离位置时，具有挂锁装置，可避免非授权的操作。
单元的控制插头可至40针并可附加Sub-D总线插头，可与PROFIBUS-DP通讯。
大于200mm的单元具有铰链式前板可在不抽出抽屉的情况下打开前板进行器件调整。
抽出式单元大于250A时具有省力机构可方便插入。
分离位置可挂锁，使得在负载侧安全操作。

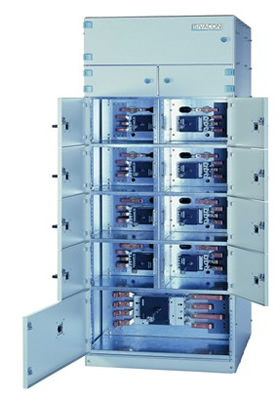

固定式设计
主要应用于工作条件下不需要进行更换或允许短暂停电的场合。在这种情况下，SIVACON固定式安装技术就显示出其很高的经济性和应变性。
门上可旋转操作机构，实现关门操作。
在开关设备不断电且已断开的情况下，可毫无问题的更换电缆馈电回路。
配电屏中的电缆馈电回路可自由组合。
产品安装
产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。
对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
产品的安装应按安装示意图进行(见附图)。基础槽钢和采用螺栓固定方式 时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因不平整时需平整后再连接紧固。
产品安装后投运前的检查与试验
a 检查柜面漆或其它覆盖材料(如喷塑)有否损坏，柜内是否干燥清洁；
b 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象；
c主要电器的主辅触头的通断是否可靠、准确；
d 抽屉或抽出式机构抽拉应灵活、轻便，无卡阻和碰撞现象；
e 抽屉或抽出式结构的动、静触头的中心线应一致，触头应接触紧密。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠；
f 相同尺寸的抽屉应能方便地互换，无卡阻和碰撞现象；
g 抽屉和柜体间的接地触头应接触紧密，当抽屉推入时，抽屉的接地触头比主触头先接触，拉出时接地触头比主触头先断开；
h 仪表的刻度整定、互感器变比及极性应正确无误；
I 熔断器的熔芯规格应符合工程设计的要求；
J 保护的整定及整定值应正确，动作可靠；
K 用100兆欧表测量绝缘电阻值不得低于1MΩ；
L 各母线的连接应良好，绝缘支撑件、安装件及其它附件安装应牢固可靠。
使用注意事项
a 该产品为不靠墙安装，正面操作，双面维修的低压配电柜。柜的维修通道及柜门，必须是考核合格的专业人员方可进入或开启进行操作、检查和维修；
b 空气断路器、塑壳断路器经过多次分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修；
c经过安装和维修后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大；
d在检修或调试过程中，要先断开现在的用电设备，后分闸，防止产生电弧；
e检修时，需挂有“禁止合闸，有人工作”的指示牌；
f必须要按照程序进行分合闸，不能强拉强推；
g检修人员工作前，必须穿戴好劳保及相应的绝缘靴、绝缘手套。
产品成套性
制造厂供货时提供下列文件及附件：
a) 装箱清单
b) 产品合格证
c) 使用说明书
d) 出厂试验报告
e) 有关电气图纸
f) 柜门钥匙、操作手柄及合同规定的备品配件
g) 主要元器件的安装使用说明书

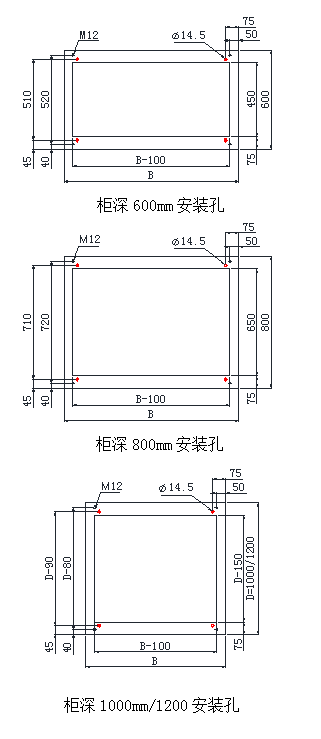

附图：开关柜底板安装尺寸
