警告：
尊敬的用户：为了您能快速的了解我们产品的特点和正确使用该产品，使我们的产品能更好的为您服务，请您在安装运行设备前仔细阅读本说明书。
一、 概述
1. 产品特点和用途
本消防电气控制装置（防排烟风机、双电源控制设备）依据国家标准GB16806-2006《消防联动控制系统》生产制造，可满足用于消防防排烟风机的控制要求，同时能兼用于普通风机通风领域使用。对防排烟风机的起动有缺相，过载，过流，短路等保护功能；功能齐全，灵活可靠。该设备可用于多种领域的通风和消防防排烟。
2. 规格
本系列控制柜采用AC380V/50Hz供电，风机功率15kW。

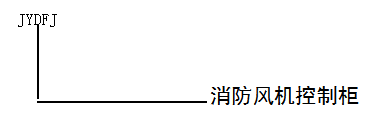

3. 型号的组成及其代表意义
4.使用环境条件
1）环境温度 0-+40℃
2）相对湿度 90%以下(电控部分)
3）周围环境 无爆炸危险的介质，无腐蚀金属和破坏绝缘的潮湿气体及尘埃
5.工作条件
1）要求按电气设备的安装技术标准及设备容量配线
2）控制柜应良好接地，接地电阻应≤0.1Ω
二、 安全使用注意事项
| 高压！维修之前请务必切断电源。 |
 | 操作之前请务必阅读说明书。 |
 | 输入线错误的连接将导致非正常的电压，将导致本设备损坏以及后续设备的损坏或者事故。 |
| 控制柜必须正确的接地。 |
| 控制柜必须接零线。 |
| 非专业人士请勿操作本设备！ |
三,结构特征与工作原理
1、结构特征
消防电气控制装置（防排烟风机、双电源控制设备）采用继电器控制方式，手动控制优先，自动控制时消防信号自动起动防排烟风机，设计灵活且可靠。
2、工作原理
1）消防电气控制装置（防排烟风机、双电源控制设备）主要用于消防防排烟系统，一般采用直接启动的方式。
2）系统具有手动和自动功能。自动时，自动指示灯点亮，当消防信号到达，自动启动风机；手动时，可手动启停消防风机。
3）系统具有故障报警功能。当消防风机出现过载时，风机停止运行，此时黄色故障指示灯点亮且蜂鸣器报警。
4）系统具有远程控制和信号反馈接口可连接至消防中心。消防中心启动DC24V消防信号时，防排烟风机控制柜会自动启动风机运行。
5） 系统具有缺相、错相保护功能。当缺相、错相信号到达时，风机停止运行，蜂鸣器报警。
四．技术特性 参数
输入电压： AC380V
输出频率： 50Hz
额定输出功率：15kW
五， 尺寸
型号 | 尺寸 (长×宽×高) |
JYDFJ | 700 mm× 250 mm×900mm |
六， 安装与调试
1、安装
1）设备到现场后请先按照设备设备清单核查是否齐全、完好。
2）配套的（风机、风管、防火阀）设备安装完毕后安装控制柜，将控制柜定位在安装基础上，并做好控制柜的接地，接地电阻不得大于0.1欧姆。。
3）控制柜的电源为三相四线制：三相线，一零线，根据控制柜原理图接主回路线。L1、L2、L3、N为电源三相四线接入，输出端子接风机电机。
4）主回路线接完后接控制信号线，控制信号线一般包括联动信号线、反馈信号线、远程控制箱信号线等，请根据您的设备图纸上的要求接好相关信号线。
5）接线要求：电线穿管时，禁止将电源线和信号线穿于同一穿线管中，在穿线时不得破坏电缆的绝缘层。接线时每一个端子必须紧固。
6）接好线后请仔细检查、核对，并确认无误，但暂不送电。
2、调试
1）设备试运行前先将预留的防火阀接点短接。
2）给控制柜上电，这时电源指示灯亮。将风机的空气开关断开将旋钮开关旋到停止位置，查看设备的动作是否正常，如一切正常请合上风机的空气开关准备试运行。
3）试运行时请先手动运行普通风机，看风机的运转方向是否正确，启停是否正常，然后将旋纽开关旋到自动位置，查看自动运行是否正常。
4）一切正常后可选择自动运行。
七， 使用、操作
1） 送电
合上电源开关，检查电源指示灯是否指示正常，控制装置处于准备状态，控制装置电源指示灯亮。
2） 手动方式时的操作
手动时将旋钮开关置于手动位置，此时远程控制无效；按下风机的启/停按钮控制风机启停，并观察风机的工作指示灯。
3） 自动方式时
自动将转换开关（SA）置于自动档位，系统将自行根据消防中控室联动信号自动启动风机排烟，此时控制电压为DC24V。
反馈信号：在自动控制状态以下不同的消防启动信号启动设备，在消防中控室检测是否有风机的运行，故障灯回答信号。
八， 故障分析与排除
发生故障时，控制装置面板上的指示灯会发出报警指示，并按下表方法进行故障检查、排除。处理无效时，请及时与本公司联系。
故障现象 | 灯、表指示及检查情况 | 故障原因 | 检修方法 |
电源故障 | 1.设备发出声光报警 | 1.电源缺相 2电源相序接入不正确 | 检查电源进线 |
风机停 止运行 | 1. 风机故障指示灯亮 2. 电源指示灯不亮 | 1. 过载保护继电器动作 2. 电源故障 3. 控制回路保险熔断 | 1. 检查负荷情况，正常后复位热继电器 2. 检查电源及保险 |
九， 安全保护装置及事故处理
| 建议有电工进行操作。 控制柜需要在无水蒸气和导电灰尘的环境中使用。 |
| 控制柜为I类设备。请确认接地是否可靠。接地线断开可能导致触电！ |
| 高压！操作前请切断电源。 |
出现故障时请参照第八章节解决故障，如无法排除请联系当地售后严禁私自更换配件。
当远程消防启动后控制柜内警笛将响起，此时控制柜进入消防状态。
十， 保养、维修
| 高压！操作前请切断电源。 |
用户根据使用环境情况,每2-3个月对控制柜进行一次定期维护。
一般检查项目：
1、控制柜输入三相电压是否平衡
2、控制回路端子是否有松动,如有用螺丝刀拧紧
3、输入L1,L2,L3输出U,V,W端子座是否有损伤
4、输入输出端子是否过热变色,变形
5、主回路与控制回路端子绝缘是否满足要求
6、电力电缆和控制电缆有无损伤和老化变色
7、长期停用时请每3个月通电运行10分钟，以保证设备能正常运行。
十一， 运输与贮存
1、运输
在搬运过程中，应小心轻放，严格遵照包装箱上的警示标志；在运输时应严格按包装箱上所标示的方向放置，以免将器件振坏；长途运输时不得装在敞蓬的车辆、船舱中；不允许和易燃易爆的物品混装；中途转运时不得露天存放，运输过程中应避免雨、雪或其它液体物质的淋袭，太阳久晒及机械损伤等。
2、贮存
设备贮存时放置方向应严格按包装箱上所标示的方向放置；包装箱应垫离地面12cm，距离墙壁、热源、冷源、窗口或空气入口至少50cm。贮存环境温度为0～60℃，相对湿度为20%～80%，仓库内不允许有各种有害气体、易燃、易爆的物品及有腐蚀性的化学物品，并且应无强烈的机械振动、冲击和强磁场作用。在本条规定条件下的贮存期，若无其它规定时，一般应为6个月。超过6个月时，应重新进行检验。
十二， 开箱及检查
开箱时请保护指示灯和手柄以免损坏。
如用铲车拆卸时，请避免损坏外壳。
箱体在运输中造成损伤时，如果发现内部组件有不正常声响，请不要上电，应检查部件或连接是否松动，并致电本公司寻求帮助。
所有单元都已经仔细和完整的包装。请保留包装材料直到所有设备都安装完毕并验收。
运输途中有可能损坏。可见的外观损害请在回执单上写明并提供托运人信息。
开箱后请确认使用说明书、电气原理图、检测报告和合格证是否完整。
十三， 废弃后的处置
控制柜报废后请交与有处置资质的企业进行回收处理，严禁直接作为生活垃圾处理！
十四， 售后服务承诺
1、本公司对所有产品均附带有售后服务责任。
2、每项工程我司将派专人负责，指导安装及负责开机调试，现场培训。
3、如用户需委托我司承担设备安装，我司将派技术人员负责安装。（需收取一定工程安装费用）
4、本公司产品均保修贰年，产品在质量保质期内，我公司负责提供免费服务
