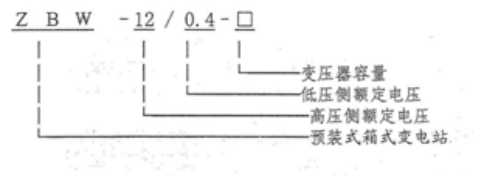

型号解释
产品说明
ZBW-12预装式变电站（仿美式箱变），是在总结多年来对美式箱变的现场服务和运行经验的基础上，消化吸收国外先进技术和设计理念，专门为我国城市配网而制造的新型产品。主要用于电压为10KV的环网系统和城网改造中，即可用于户外，又可用于户内，适用于各类公共场所，各类工矿企业，机场、车站、港口、高速公路，地铁等交流场所。
全密封、全绝缘结构、体积小，结构紧凑，仅为同容量欧式箱变的1/3左右。可靠保证人身安全。可用于环网和终端供电方式。电缆接头可在200A负荷电流下多次拔插，在紧急情况下作负荷开关使用，同时具有隔离开关的特点。采用双熔丝全范围保护方式。大大降低运行成本。改进型仿美式箱变，高压也可采用压气式负荷开关供电，箱体采用防腐设计和特殊喷涂处理，适用于各种恶劣环境，如多暴风雨和高污染地区。
变压器采用D，ynll接法，有中性点不漂移、噪音低、防雷性能好等优点。低压侧如装智能欠压控制器，在低压母线出现不正常电压时切断电源保证安全供电。
正常使用环境：
1、环境温度：最高气温+40℃，最低气温-30℃。
2、海拔高度：≤2000m。
3、风速：不大于34m/s
4、相对湿度：日相对湿度平均值不大于95%，月相对湿度不大于95%。
5、安装地点：倾斜角不大于3°。
6、安装环境：周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈震动。
主要技术参数：
序号 | 性能指标 | 单位 | 高压单元 | 变压器 | 低压单元 |
1 | 额定电压 | KV | 12 | 12/0.4 | 0.4 |
2 | 额定容量 | KVA |
| 30~1600 |
|
3 | 额定电流 | A | 630 |
| 100~2500 |
4 | 额定开端电流 | KA | 50 |
| 63~105 |
5 | 额定短时耐受电流 | KA | 20/3 |
|
|
6 | 额定峰值耐受电流 | KA（峰值） | 50 |
| 30/1 |
7 | 额定关合电流 | KA | 50 |
| 63 |
8 | 工频耐压 | KV/min | 相对地及相间隔42/1 | 35/1 | 2.5/1 |
隔离端口48/1 |
10KV连接电缆直流高压相对地25/15 |
9 | 雷电冲击耐压 | KV （峰值） | 相对地及相间75 | 75 |
|
隔离端口85 |
10 | 箱体防护等级 | IP33 |
11 | 噪声水平 | dB |
| ≤55 |
|
