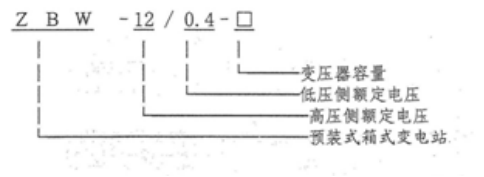

型号解释
产品说明
ZBW-12系列预装式变电站用于额定电压3~12KV/0.4KV，50Hz三相交流系统中，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，适用用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
变电站结构呈“目”字形或“品”字形布置。产品壳体材料采用铝合金板、不锈钢板、复合板、玻璃纤维增强水泥板等。变电站底座为镀锌槽钢或水泥制作，耐腐蚀性强，具有足够的机械强度。箱体顶盖采用双层结构，具有良好的隔热、防辐射和通风效果。变电站各室用铁板隔开形成独立工作的小室，各室均设有照明设施变压器室顶部及侧部装有自动排风装置，来调节变压器室温度。箱变箱体颜色灵活，可与周围环境协调。
高压室内主要放置HXGN-12型高压开关柜或HXNG15-12型高压开关柜，其特点为结构紧凑，操作简单，任意组合。维护方便，安全可靠，具有“五防”操作功能。变压器采用节能型全密封油浸式变压器；干式变压器或由用户指定型号变压器。
变压器室顶部装有风机，当变压器室温度超过设定值，风机自动启动降低室内温度。低压室一般采用：GGD低压配电柜,也可根据用户要求，设计任意配置低压方案。
主要技术参数：
序号 | 性能指标 | 单位 | 高压单元 | 变压器 | 低压单元 |
1 | 额定电压 | KV | 12 | 12/0.4 | 0.4 |
2 | 额定容量 | KVA |
| 30~1600 |
|
3 | 额定电流 | A | 630 |
| 100~2500 |
4 | 额定开端电流 | KA | 50 |
| 63~105 |
5 | 额定短时耐受电流 | KA | 20/3 |
|
|
6 | 额定峰值耐受电流 | KA（峰值） | 50 |
| 30/1 |
7 | 额定关合电流 | KA | 50 |
| 63 |
8 | 工频耐压 | KV/min | 相对地及相间隔42/1 | 35/1 | 2.5/1 |
隔离端口48/1 |
10KV连接电缆直流高压相对地25/15 |
9 | 雷电冲击耐压 | KV （峰值） | 相对地及相间75 | 75 |
|
隔离端口85 |
10 | 箱体防护等级 | IP33 |
11 | 噪声水平 | dB |
| ≤55 |
|
正常使用环境：
1、海拔不超过2000m。
2、周围空气温度不高于+45℃；不低于-25℃。
3、户外风速不超过35m/s。
4、相对湿度：日平均值不大于95%，月平均值不大于90%。
安装地点：安装在没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动的场所。
