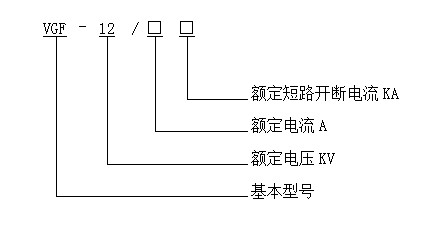

型号解释：

概述

VGF系列固封式真空断路器（以下简称VGF),是采用先进的固体绝缘技术的第三代固封式真空断路器，是高性能等级的固封式真空断路器，满足国家标准GB1984-2003及国际标准IEC62271-100: 2001中C2-E2-M2级断路器的性能要求，已通过全系列产品的完整的型式试验验证。VGF系列户内高压真空断路器将真空灭弧室及一次高压带电体固封浇注在环氧树脂内，具有更强的环境适应性，可运行在恶劣工作环境中。采用独特的VULCANIZE工艺生成的缓冲过度层，保证了在各种工况下固封极柱的可靠性。

适用于额定电压应为12KV，频率50/60Hz的三相交流电力系统中，供工矿企业及变电站作为电气设施的控制和保护用，尤其适用于额定电流下频繁操作或多次开断短路电流的场所。可装于户内真空绝缘开关柜（如KYN28-12、HXGN-12）中配套使用，

应用范围及环境

适用于额定电压应为12KV、频率50/60HZ的三相交流电力系统中，供工矿企业及变电站作为电气设施的控制和保护之用，尤其适用于额定电流下频繁操作或多次开断短路电流的场所。可装于户内空气绝缘开关柜（如KYN28-12、HXGN-12）中配套使用。

VGF可在以下环境中稳定运行：

1) 周围环境温度

最高温度                       +40℃

最低温度                       -15℃

日平均值不大于                 +35℃

2) 海拔高度

不超过1000米(如需超过1000米，请注明海拔高度的特殊要求。

3) 环境湿度

日平均相对湿度                  95%

月平均相对湿度                  90%

4) 地震烈度                 不超过8度

产品应安装运行在无滴水、蒸汽、可燃性气体、火灾、爆炸危险化学腐蚀及剧烈震动的场所。

产品特点

1、 先进的固体绝缘技术

VGF系列固封式真空断路器的三个极柱，是采用成熟的自动压力凝胶工艺(APG)、将真空灭弧室及上下出线端子用环氧树脂浇注成型、减少了断路器的调整环节和真空灭弧室外壳的污染、不受外界环境（如灰尘，潮气、小动物等）的影响；进一步改善了极柱的电均分布状况，提高了使用可靠性，真正实现免维护。

独特配方的环氧树脂极柱具有高抗老化、抗高温和低温性能。完全避免了第二代空气绝缘真空断路器的真空灭弧室受外界撞击、污秽和凝露的损害，无相间闪络，并增大了主回路的外爬距，提高了灭弧室的耐受电压水平。

2、 技术要求符合国家标准及国际标准的要求

VGF系列固封式真空断路器符合中国国家标准GB1984-2003《高压交流断路器》及中国电力部相关标准DL/T402、DL/T403等的要求，同时还满足国际电工标准IEC60071-100:2001标准规范要求，开断各种短路电流高达274次。本产品在需进行频繁操作或多次开断短路电流的场合下有极为优异的性能和极高的操作可靠性与使用寿命，具有重合闸功能。

3、 试验验证

VGF系列固封式真空断路器在国家高压电器质量监督检验中心通过了全套的型式试验，按照GB1984-2003中关于E2级断路器的要求通过了274次电寿命开断试验，按照GB1984-2003中关于M2级断路器的要求通过了机械稳定性试验，并通过了C2级断路器容性电流开合试验。

4、 弹簧操作机构

采用优化设计的弹簧操动机构，结构简单，零部件少，可靠性高，操作及维护安全方便。紧凑的设计实现了断路器和开关柜的小型化。采用了先进的表面处理工艺和润滑技术，提高了产品耐磨性和防锈蚀能力，使断路器的可靠性得到了极大的提高，性能更稳定。

5、 超低阻值真空灭弧室

小型化、系列化的新型专用真空灭弧室经特殊设计，采用新型触头材料和触头结构，其开断能力强，可靠性高，真空灭弧室回路电阻低（Ir=1250A，R=9±1μΩ；Ir=3150A，R=7±1μΩ）。使其整机主导电回路接触电阻极低（Ir≤1250A时，R≤45μΩ；1600A≤Ir≤2000A时，R≤35μΩ；Ir≥2500A时，R≤25μΩ）。从而从源头上降低了发热量，因此完全保证了固封极柱的温升不超过允许值，也从根本上解决了大容量固封式断路器的散热问题。

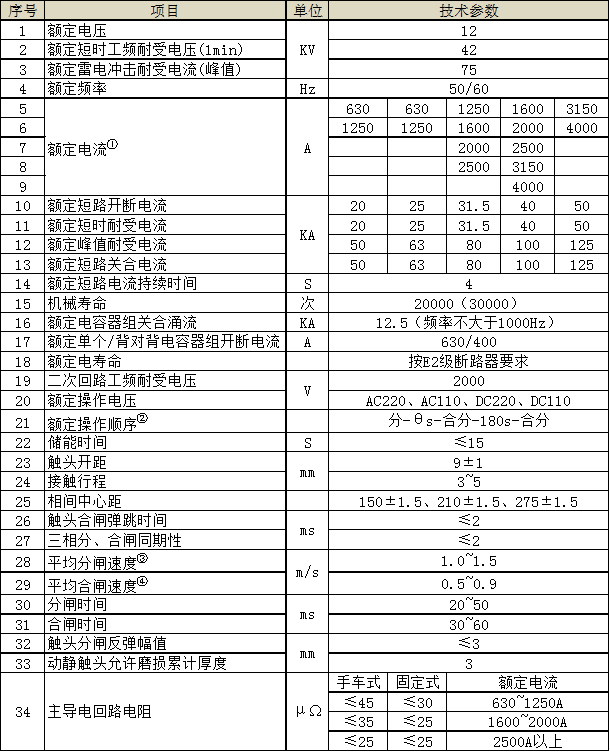

主要技术参数

注：① 额定电流≥4000A时，需采用强迫风冷；当2500≤Ir＜4000A时，采用冷却罩冷却。

② 当额定短路开断电流＜40KA时，θ=0.3s；当额定短路开断电流≥40KA时，θ=180s。

③ 平均合闸速度是指断路器触头刚分后6mm的平均速度。

④ 平均合闸速度是指断路器触头合前6mm的平均速度
