1、 面板介绍
1．1前面板
HR22010/T整流模块（以下简称模块）前面板如图1所示：
图1 模块前面板
指示灯：前面板上有3 个指示灯，功能见表1:
表1 面板指示灯功能
指示灯 | 名称 | 状态 | 指示含义 |
绿灯 | 电源指示灯 | 亮 | 模块正常工作 |
闪烁 | 与监控或后台通信 监控或后台下发DCDC关机命令。 |
黄灯 | 保护指示灯 | 亮 | 由于输入交流电压缺相和温度导致功率降额；均流不正常;地址重复等（见表3） |
灭 | 运行在自动模式正常工作 |
闪烁 | 运行在手动模式正常工作 |
红灯 | 故障指示灯 | 亮 | 交流输入过、欠压，内部过 温等（见表3） |
灭 | 无故障发生 |
闪烁 | 风扇不转 |
LED可显示模块电压、电流、故障代码、地址、分组号、通讯协议、运行模式等信息。若按键无操作超过大约一分钟后，将自动显示模块输出电压，此时如果存在告警，则显示故障代码

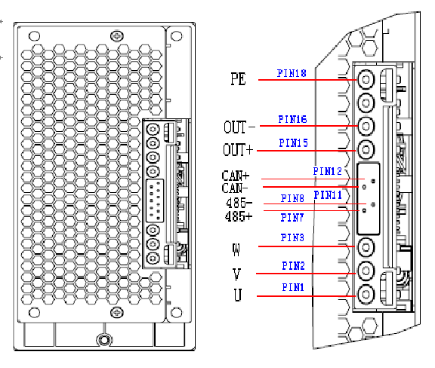

图3 输入输出端子图
表2 一体化插座管脚说明
信号名称 | PIN脚 | 特性说明 |
交流 输入 | PIN 1 | U | 模块的交流电源输入端，输入方式为三相三线制 |
PIN 2 | V |
PIN 3 | W |
485通讯 接口 | PIN 7 | 485+ | 与监控通讯接口 |
PIN 8 | 485- |
CAN通讯 接口 | PIN11 | CAN- | 与监控通讯接口，同时实现模块均流功能 |
PIN12 | CAN+ |
直流 输出 | PIN15 | OUT+ | 模块的直流输出端，输出和机壳之间隔离 |
PIN16 | OUT- |
保护地 | PIN18 | PE | 模块内部已经与机壳连接 |
2、 主要功能
2.1保护功能
模块具有以下保护功能：输入过、欠压保护，输出过压保护，短路保护，过温保护。
2.2故障显示
模块保护/告警信息以故障代码的形式在LED上实时的显示，故障代码如表3所示
表3 故障代码显示含义
故障代码 | 代码含义 |
E00 | 无故障 |
E31 | 输出欠压 |
E32 | 模块环温和内部温度过温 |
E33 | 交流输入过欠压 |
E34 | 交流缺相 |
E36 | 输出过压 |
E37 | 地址重复 |
E38 | 风扇停转 |
E39 | 均流告警 |
2.3通信功能
模块通过CAN / 485方式与上位机通信，将模块输出电压和电流、模块保护和告警信息发送给上位机，在自动方式下，接受并执行上位机下发的命令，具体通信功能包括遥信、遥测、遥控和遥调。
3、 安装设计
模块采用风冷散热方式，风扇安装于模块前部，从模块的前方抽风吹向模块后方。因此在装模块时，应保证模块前后散热风道畅通。
模块具备热插拔功能，但是禁止在易燃环境中对模块进行热插拔！
模块不应直接连接到系统交流母线上。为了方便模块的单个维护，模块交流输入进线处应分别设置单独的空气开关，推荐空开额定容量为16A。
电缆可以选择非屏蔽电缆，根据实际情况选择适当长度的电缆，电缆规格如表4所示，模块安装尺寸见图4，为方便使用，客户可另外订购模块配套单插框，其尺寸见图5。
表4 电缆规格表
名称 | 电流载流量 | 型号及规格 | 备注 |
交流电缆 | 4~5A/mm² | BVR－4mm² | 黄、绿、红三色分别对应A、B、C三相 |
直流电缆 | 2.5~3A/mm² | BVR－4mm² | 红色为正极，黑色（或蓝色）为负极 |
保护接地电缆 | \ | BVR－4mm² | 黄绿相间 |
信号电缆 | \ | UL2464－26XX | 以不同颜色区分 |
4、 故障处理
模块常见的故障表现有：电源指示灯（绿灯）灭、保护指示灯（黄灯）亮、故障指示灯（红灯）亮。各状态所指示的常见故障可依表3初步判断并排除，如无法排除，请联系厂家
