JYC03 电力电源监控模块

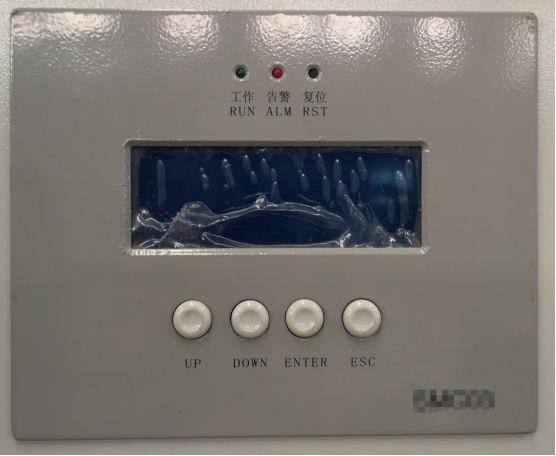

JYC03 电力电源监控模块外观示意图

1 概述

本文所叙述的通信协议仅适用于本公司所生产的电力电源监控系统SMC03系列版本的产品。

物理接口：SMC03系列监控同时提供RS232和RS485通信接口，用户可任意选择其中之一与后台设备联机，注意，若选用RS485接口连接到电脑串行通信口，则需外加一个RS485-RS232转换头转接。

通信波特率支持1200bps、2400bps、4800bps和9600bps四种速率。每一帧由10位（1位起始位，8位数据位，1位停止位，无校验位）组成。

在开始通信前，请先设定好监控系统的通信参数，如通信地址、通信速率和通信协议，SMC03系列监控只兼容ModBus规约。通信地址从1到99可选。若用户选用ModBus规约，建议远程终端下发命令的时间间隔在5秒钟以上，波特率越低时间应适当延长。

在今后的产品升级过程中，本通信协议若有修改，恕本公司不另行通知，请及时垂询本公司或访问本公司网站。

2 ModBus协议

2.1 遥测

遥测1下传：

定义	地址	功能码	STAR ADDR	数据长度	CRC校验
数据	ADDR	03H	0000H	LEN	CRC 16
字节数	1	1	2	2	2

Ø ADDR：监控设备地址。

Ø START ADDR为一特定值，不可随便更改。

Ø 数据长度：指请求设备返回的遥测数据长度。发送时高位在前，低位在后,不可超过指定长度（0x20）。

Ø CRC校验：采用CRC16校验法，发送时低位在前，高位在后，计算方法请参阅下面章节

遥测返回：

定义	地址	功能码	长度	返回数据	CRC校验
数据	ADDR	03H	“数据长度”	DATA	CRC 16
字节数	1	1	1	LEN * 2	2

遥测1返回DATA定义：

寄存器地址	定义	传输方式	放大系数	单位
0000	交流线电压Uab	H—L	10	V
0001	交流线电压Ubc	H—L	10	V
0002	交流线电压Uac	H—L	10	V
0003	合母电压	H—L	10	V
0004	控母电压	H—L	10	V
0005	控母电流	H—L	10	A
0006	电池电压	H—L	10	V
0007	电池电流	H—L	10	A
0008	环境温度	H—L	10	℃
0009	第01节单体电池电压	H—L	100	V
000A	第02节单体电池电压	H—L	100	V
000B	第03节单体电池电压	H—L	100	V
	……
0020	第24节单体电池电压	H—L	100	V

2.2 遥信

遥信下传：

定义	地址	功能码	STAR ADDR	数据长度	CRC校验
数据	ADDR	02H	7000H	LEN	CRC 16
字节数	1	1	2	2	2

数据长度指遥信量长度，1个字节包含8个遥信量。

遥信返回：

定义	地址	功能码	数据长度	返回数据	CRC校验
数据	ADDR	02H	(LEN+7)/8	DATA	CRC 16
字节数	1	1	1		2

注：0为备用，1为工作；0为浮充，1为均充；0为正常，1为故障；0为开机，1为关机。

寄存器地址	字节	Bits	定义
7000	H	Bit0	系统总故障
		Bit1	电池充电方式
		Bit2~Bit7	未定义
	L	Bit0-Bit7	1~8号充电模块开关机
7001	H	Bit0-Bit7	1~8号充电模块通信故障
7001	L	Bit0-Bit7	1~8号充电模块故障
7002	H	Bit0	交流停电
		Bit1	交流缺相
		Bit2	交流欠压
		Bit3	交流过压
		Bit4- Bit7	未定义
	L	Bit0	合母电压过高
		Bit1	合母电压过低
		Bit2	控母电压过高
		Bit3	控母电压过低
		Bit4	电池组欠压
		Bit5	电池组过流
		Bit6-Bit7	未定义
7003	H	Bit0	防雷器故障
		Bit1	熔断器故障
		Bit2	母线绝缘超差
		Bit3	支路开关跳闸
		Bit4	母线绝缘下降
		Bit5- Bit7	未定义
	L	Bit0-Bit7	未定义
7004	H	Bit0-Bit7	未定义
7004	L	Bit0-Bit7	未定义
7005	H	Bit0	巡检仪通信故障
		Bit1	绝缘仪通信故障
		Bit2-Bit7	未定义
	L	Bit0-Bit7	1-8号单体电池过压
7006	H	Bit0-Bit7	9-16号单体电池过压
7006	L	Bit0-Bit7	17-24号单体电池过压
7007	H	Bit0-Bit7	1-8号单体电池欠压
7007	L	Bit0-Bit7	9-16号单体电池欠压
7008	H	Bit0-Bit7	17-24号单体电池欠压
7008	L	Bit0-Bit7	1-8号单体电池差压
7009	H	Bit0-Bit7	9-16号单体电池差压
7009	L	Bit0-Bit7	17-24号单体电池差压
700A	H	Bit0-Bit7	绝缘支路1~8故障
700A	L	Bit0-Bit7	绝缘支路9~16故障
700B	H	Bit0-Bit7	绝缘支路17~24故障
700B	L	Bit0-Bit7	绝缘支路25~32故障
700C	H	Bit0	未定义
	H	Bit1-Bit7	未定义
	L	Bit0-Bit7	未定义

2.3 遥调

遥调下传：

定义	地址	功能码	DATA REG	VALUE	CRC校验
数据	ADDR	06H		DATA	CRC 16
字节数	1	1	2	2	2

DATA REG定义：（高位在前，低位在后）

DATA REG	遥调内容	单位	系数	设定范围
7100H	浮充电压, (低位在前，高位在后)	V	10	100~320
7200H	均充电压, (低位在前，高位在后)	V	10	110~320

遥调返回：

定义	地址	功能码	DATA REG	VALUE	CRC校验
数据	ADDR	06H		DATA	CRC 16
字节数	1	1	2	2	2

2.4 遥控

遥控下传：

定义	地址	功能码	遥控编号	VALUE	CRC校验
数据	ADDR	0FH	78XXH	DATA	CRC 16
字节数	1	1	2	2	2

遥控编号	遥控内容	DATA
7800H~7807H	01~8号模块开关机控制	0=开机，1=关机
7808H	电池均浮充控制	0=浮充，1=均充

举例：

控制＃2号模块关机：发送命令： 01 0f 78 01 00 01

控制＃2号模块开机：发送命令： 01 0f 78 00 00 00

遥控返回：

定义	地址	功能码	遥控编号	VALUE	CRC校验
数据	ADDR	0FH	78XXH	DATA	CRC 16
字节数	1	1	2	2	2

2.5 错误返回：

定义	地址	功能码	CODE	CRC校验
数据	ADDR	COM+80H	1	CRC 16
字节数	1	1	1	2

2.6 CRC16校验码计算方法

CRC添加到消息中时，低字节先加入，然后高字节。　

CRC简单函数如下：　

unsigned short CRC16(puchMsg, usDataLen)

unsigned char *puchMsg ; /* 要进行CRC校验的消息 */

unsigned short usDataLen ; /* 消息中字节数 */

{

unsigned char uchCRCHi = 0xFF ; /* 高CRC字节初始化 */

unsigned char uchCRCLo = 0xFF ; /* 低CRC 字节初始化 */

unsigned uIndex ; /* CRC循环中的索引 */

while (usDataLen--) /* 传输消息缓冲区 */

{

uIndex = uchCRCHi ^ *puchMsgg++ ; /* 计算CRC */

uchCRCHi = uchCRCLo ^ auchCRCHi[uIndex} ;

uchCRCLo = auchCRCLo[uIndex] ;

}

return (uchCRCHi << 8 | uchCRCLo) ;

}

/* CRC 高位字节值表 */

static unsigned char auchCRCHi[] = {

0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40,0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0,0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40, 0x01, 0xC0, 0x80, 0x41, 0x01, 0xC0, 0x80, 0x41, 0x00, 0xC1, 0x81, 0x40

} ;

/* CRC低位字节值表*/

static char auchCRCLo[] = {

0x00, 0xC0, 0xC1, 0x01, 0xC3, 0x03, 0x02, 0xC2, 0xC6, 0x06,0x07, 0xC7, 0x05, 0xC5, 0xC4, 0x04, 0xCC, 0x0C, 0x0D, 0xCD,0x0F, 0xCF, 0xCE, 0x0E, 0x0A, 0xCA, 0xCB, 0x0B, 0xC9, 0x09,0x08, 0xC8, 0xD8, 0x18,0x19,0xD9, 0x1B, 0xDB, 0xDA, 0x1A,0x1E, 0xDE, 0xDF, 0x1F, 0xDD, 0x1D, 0x1C, 0xDC, 0x14, 0xD4,0xD5, 0x15, 0xD7, 0x17, 0x16, 0xD6, 0xD2, 0x12, 0x13, 0xD3,0x11, 0xD1, 0xD0, 0x10, 0xF0, 0x30, 0x31,0xF1, 0x33, 0xF3,0xF2, 0x32, 0x36, 0xF6, 0xF7, 0x37, 0xF5, 0x35, 0x34, 0xF4,0x3C, 0xFC, 0xFD, 0x3D, 0xFF, 0x3F, 0x3E, 0xFE, 0xFA, 0x3A,0x3B, 0xFB, 0x39, 0xF9, 0xF8, 0x38, 0x28, 0xE8, 0xE9, 0x29, 0xEB, 0x2B, 0x2A, 0xEA, 0xEE, 0x2E, 0x2F, 0xEF, 0x2D, 0xED,0xEC, 0x2C, 0xE4, 0x24, 0x25, 0xE5, 0x27, 0xE7, 0xE6, 0x26,0x22, 0xE2, 0xE3, 0x23, 0xE1, 0x21, 0x20, 0xE0, 0xA0, 0x60,0x61, 0xA1, 0x63, 0xA3, 0xA2, 0x62, 0x66, 0xA6, 0xA7, 0x67,0xA5, 0x65, 0x64, 0xA4, 0x6C, 0xAC, 0xAD, 0x6D, 0xAF, 0x6F,0x6E, 0xAE, 0xAA, 0x6A, 0x6B, 0xAB, 0x69, 0xA9, 0xA8, 0x68,0x78, 0xB8, 0xB9, 0x79, 0xBB, 0x7B, 0x7A, 0xBA, 0xBE, 0x7E,0x7F, 0xBF, 0x7D, 0xBD, 0xBC, 0x7C, 0xB4, 0x74, 0x75, 0xB5,0x77, 0xB7, 0xB6, 0x76, 0x72, 0xB2, 0xB3, 0x73, 0xB1, 0x71,0x70, 0xB0, 0x50, 0x90, 0x91, 0x51, 0x93, 0x53, 0x52, 0x92,0x96, 0x56, 0x57, 0x97, 0x55, 0x95, 0x94, 0x54, 0x9C, 0x5C,0x5D, 0x9D, 0x5F, 0x9F, 0x9E, 0x5E, 0x5A, 0x9A, 0x9B, 0x5B,0x99, 0x59, 0x58, 0x98, 0x88, 0x48, 0x49, 0x89, 0x4B, 0x8B,0x8A, 0x4A, 0x4E, 0x8E, 0x8F, 0x4F, 0x8D, 0x4D, 0x4C, 0x8C,0x44, 0x84, 0x85, 0x45, 0x87, 0x47, 0x46, 0x86, 0x82, 0x42,0x43, 0x83, 0x41, 0x81, 0x80, 0x40

} ;\

3 CDT通信规约

3.1 帧定义

同步字

控制字

信息字1

….

信息字N

帧结构：

同步字：EBH 90H EBH 90H EBH 90H，共6个字节

序号	控制字
1	控制字节
2	帧类别码
3	每帧中信息字数量
4	源站地址
5	目的站地址
6	校验码

控制字：由6字节组成。

控制字节固定为71H；

源站地址：下行时指上位机地址，固定为01H，上行时指监控设备地址；

目的站地址：下行时指监控设备地址，上行时指上位机地址，固定为01H；

信息字数量，信息字数n表示该帧中所含信息字数量；n=0表示本帧无信息。

校验码，本协议采用CRC校验，校验多项式为107H,为信息字前5字节构成码流，后面加8个0，得到48位码流，用校验多项式作为除数除以码流，相除时做异或；最后得到8位余数取反后既为校验码。

例如：信息字为；43h E8h 7DH 33H 56H 计算余数为2FH,取反后为D0H,发送序列为：43h E8h 7DH 33H 56H D0H。

帧类别码定义

帧类别码	定义
帧类别码	上行 E=0	下行 E=0
61H	重要遥测	遥控选择
C2H		遥控执行
B3H		遥控撤销
F4H	遥信状态
57H		设定命令

信息字：每个信息字由6个字节构成，即功能码1字节，信息4字节，校验码1字节。

功能码定义：

功能码	用途
00H – 7FH	遥测
E0H	遥控选择
E1H	遥控返校
E2H	遥控执行
E3H	遥控撤销
E8H	遥调
F0H - FFH	遥信

3.2 重要遥测

每个信息字传送2路遥测量，每个遥测量包含2字节，先送低字节，后送高字节。最高位为符号位。(所有数据放大系数都为10)

功能码	信息1	信息2
00H	交流线电压Uab	交流线电压Ubc
01H	交流线电压Uac	合母电压
02H	控母电压	控母电流
03H	电池电压	电池电流
04H	环境温度
05H	第01节单体电池电压	第02节单体电池电压
06H	第03节单体电池电压	第04节单体电池电压
07H	第05节单体电池电压	第06节单体电池电压
08H	第07节单体电池电压	第08节单体电池电压
09H	第09节单体电池电压	第10节单体电池电压
0AH	第11节单体电池电压	第12节单体电池电压
0BH	第13节单体电池电压	第14节单体电池电压
0CH	第15节单体电池电压	第16节单体电池电压
0DH	第17节单体电池电压	第18节单体电池电压
0EH	第19节单体电池电压	第20节单体电池电压
0FH	第21节单体电池电压	第22节单体电池电压
10H	第23节单体电池电压	第24节单体电池电压

3.3 遥信

功能码	字节序号	Bit0	Bit1	Bit2	Bit3	Bit4	Bit5	Bit6	Bit7
F0H	000	系统总故障	电池充电方式	×	×	×	×	×	×
F0H	001	充电模块01开关机	充电模块02开关机	充电模块03开关机	充电模块04开关机	充电模块05开关机	充电模块06开关机	充电模块07开关机	充电模块08开关机
F1H	004	充电模块01通信故障	充电模块02通信故障	充电模块03通信故障	充电模块04通信故障	充电模块05通信故障	充电模块06通信故障	充电模块07通信故障	充电模块08通信故障
	005	充电模块01故障	充电模块02故障	充电模块03故障	充电模块04故障	充电模块05故障	充电模块06故障	充电模块07故障	充电模块08故障
	006	交流停电	交流缺相	交流欠压	交流过压	×	×	×	×
	007	合母电压过高	合母电压过低	控母电压过高	控母电压过低	电池组欠压	电池组过流	×	×
F2H	008	防雷器故障	熔断器故障	母线绝缘超差	支路开关跳闸	母线绝缘下降
	009	×	×	×	×	×	×	×	×
	010	×	×	×	×	×	×	×	×
	011	×	×	×	×	×	×	×	×
F3H	012	巡检仪通信故障	绝缘仪通信故障	×	×	×	×	×	×
	013	1-8号单体电池过压
	014	9-16号单体电池过压
	015	17-24号单体电池过压
F4H		1-8号单体电池欠压
		9-16号单体电池欠压
		17-24号单体电池欠压
		1-8号单体电池差压
F5H		9-16号单体电池差压
		17-24号单体电池差压
		绝缘支路1~8故障
		绝缘支路9~16故障
		绝缘支路17~24故障
		绝缘支路25~32故障

3.4 设定

设定命令控制字格式同遥控命令，但设定命令只有一个下行帧，无返校、执行和撤销命令帧；控制字的帧类别改为57H。信息字格式如下：

功能码（E8H）

设定（C3H）

设定对象号

设定值（低8位）

设定值（高8位）

校验码

对象号	设定内容	单位	系数	设定范围
00	浮充电压	V	10	100~320
01	均充电压	V	10	110~320

3.5 遥控

遥控过程：

遥控过程信息字字格式

	遥控选择（下行）	遥控返校（上行）	遥控执行（下行）	遥控撤销（下行）
0	功能码（E0H）	功能码（E1H）	功能码（E2H）	功能码（E3H）
1	合/分（CCH/33H）	合/分/错（CCH/33H/FFH）	执行（AAH）	撤销（55H）
2	开关序号	开关序号	开关序号	开关序号
3	合/分（重复）	合/分/错（重复）	执行（重复）	撤销（重复）
4	开关序号（重复）	开关序号（重复）	开关序号（重复）	开关序号（重复）
5	校验码	校验码	校验码	校验码

l 开关序号为二进值码

l 遥控返校随机插在上行信息中不跨帧地连送三遍。

l 遥控返校后超时30秒未收到执行命令，本次命令自动撤销。

遥控开关定义

序号	定义	含义
00H	1#模块开关机	合：开机，分：关机
01H	2#模块开关机	合：开机，分：关机
…	…	…
1FH	32#模块开关机	合：开机，分：关机
40H	一组电池充电状态	合：浮充，分：均充
41H	二组电池充电状态	合：浮充，分：均充

建议：根据本协议开发上位机软件时，若需用RS485往下发送数据，必须在完整地接收到一帧上行数据后进行。

4 通信测试举例

CDT：

设定浮充电压235.0V：eb 90 eb 90 eb 90 71 57 01 01 01 e4 e8 c3 00 2e 0a 09；

ModBus：

遥测1：01 03 00 00 00 1D 85 C3

遥信：01 02 70 00 00 05 A2 C9

遥调：01 06 71 00 09 2E 14 BA

遥控：01 0F 78 40 00 01 8D 7F

若用户采用ModBus规约，建议先用CDT规约在电脑上测试一下硬件电路是否连接完好
