第一章 交流充电桩功能简介
1、系统概述
1.1引言
电动汽车充电站是电动汽车大规模产业化后不可缺少的电动汽车能源服务基础设施，为适应国家关于新能源电动汽车发展的需求，加快新能源电动汽车基础设施建设，深圳市奥耐电气技术有限公司迅速开发研制了EVAY系列电动汽车充电站配套产品。
电动汽车充电站系统由电动汽车充电站系统软件、交流充电系统、直流充电系统三部分组成。其中，直流充电系统由充电机、充电机监控装置和直流充电桩三大核心部件组成，交流充电系统由若干交流充电桩组成。
电动汽车充电站系统主要实现了后台监控、高压直流充电、交流充电、充电监控、电费计量、安防监视、电池维护监控、数据交换与转发等功能，现场采用分布式设计，具有安全、可靠、方便、易于维护等特点。
DBM-7KW/32A交流充电桩依据Q/GDW485-2010《电动汽车交流充电桩技术条件》及NB/T 33001-2010《电动汽车非车载传导式充电机技术条件》的相关要求，并参照《电动汽车充电设施典型设计》的部分功能进行设计。该产品完全符合国家电网公司电动汽车充电站的建设要求。
1.2适用范围
该交流充电桩提供交流50Hz，额定电压220V交流电源，供给具有车载充电机的电动汽车充电，主要适用于下列场所：
Ø 大、中、小型电动汽车充电站；
Ø 城市居民小区、购物广场、电力营业场所等具有电动汽车停车位的各种公共场所；
Ø 高速服务区、车站码头等交通枢纽区域。
1.3工作环境
Ø 运行期间周围空气温度-35℃～50℃，24h日平均温度≤35℃；
Ø 月平均相对湿度≤90%（25℃），表面无凝露现象；
Ø 大气压力80kPa～110kPa；
Ø 安装垂直倾斜度≤5%；
Ø 使用场所振动和冲击的严酷等级≤Ⅰ级，任一方向外磁场感应强度≤1.5mT；
Ø 使用场所不得有爆炸危险的介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许充满水蒸气及较严重的霉菌存在；
Ø 使用场所宜避免阳光直射，户外安装时，应为充电桩加装遮阳设施；
Ø 用户有特殊要求时，可与深圳市奥耐电气技术有限公司协商解决。
1.4功能特点
Ø 提供立式和壁挂式两种安装方式；
Ø 采用AC220V交流输入；
Ø 主控板采用具有嵌入式操作系统的单片机，充电模式分为自动充满、定时间、定金额、定电量四种，可预留RS-485组网通讯接口，并提供选配的GPRS组网方式。
Ø 采用480x800分辨率彩色触摸屏显示，以触摸按键操作，可设定充电模式；
Ø 采用单相电子式电能表进行电度计量，通过RS-485接口与主控板通讯；
Ø 采用非接触式智能读卡器，读取IC卡相关信息，通过RS-485接口与主控板通讯，由主控板后台程序进行充电者身份识别、用户信息记录、充电费用计算等；
Ø 进线开关采用具有漏电保护功能的开关，并安装急停按钮；
Ø 外形采用钣金和部分ABS塑料结构。
1.5主要技术参数
Ø 额定输入电压：AC220V±10％；
Ø 额定输出电压：AC220V±10％；
Ø 额定功率：7kW；
Ø 最大输出电流 32A；
Ø 机械连接寿命：50000次；
Ø 电气寿命：10000次；
Ø 防护等级：IP54；
Ø 绝缘强度：2500V。
2、系统组成及工作原理
2.1 系统组成
电动汽车交流充电桩主要由人机交互部分及内部控制部分两大功能模块组成。
人机交互部分由智能电表、读卡器、显示单元组成，用于设置充电、计费方式和设置充电过程参数、识别充电卡等。
内部控制模块由主控板、电源、控制保护单元、后台通讯组成，完成充电过程的启动、运行、实时监控以及停止，并可通过多种通讯方式将数据实时上送至后台。
2.2 工作原理
工作时，用户根据显示单元的提示触摸屏幕进行操作，正常工作后显示单元可以清晰的显示一些当前的运行时间、金额、电量等信息。
在工作过程中，主控板可以显示系统状态，如果连接状态不正常，则无法启动充电。
3、操作使用说明

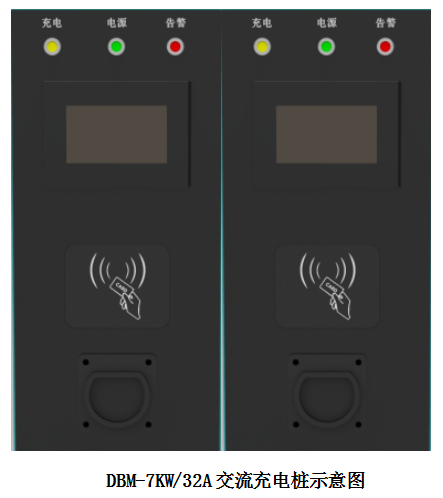

3.1操作区

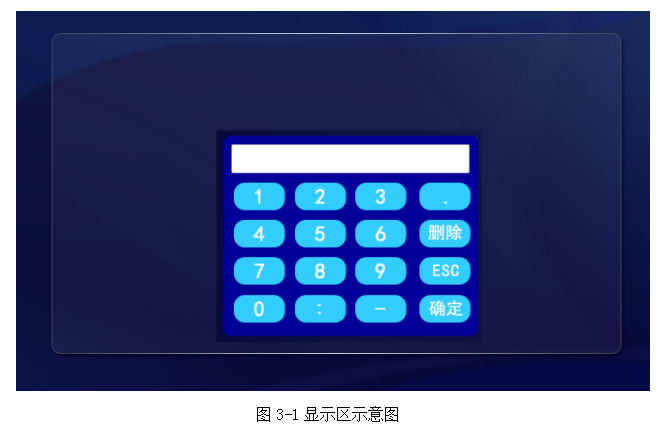

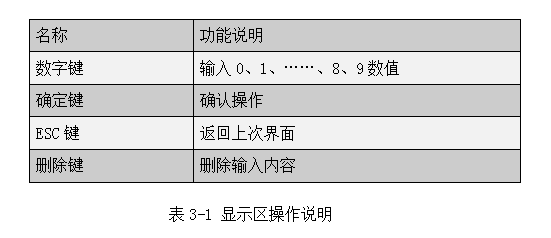

操作区主要包括液晶显示、读卡区。480x800分辨率彩色触摸屏显示充电参数和操作提示信息，读卡区用于识别ID和用户信息，操作说明如表3-1所示：
3.2充电插座

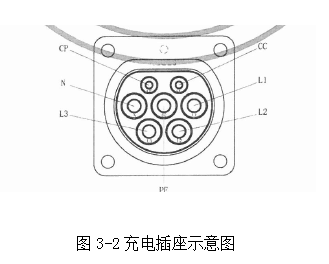

充电插座：用于连接充电插头，以便给电动汽车蓄电池充电，插座如图3-1-2所示
其中CC为充电连接确认，CP为控制确认端子，PE（〒）为接地，L1、L2、L3为AC220V交流输出，NC1、NC2为备用。
3.3操作说明

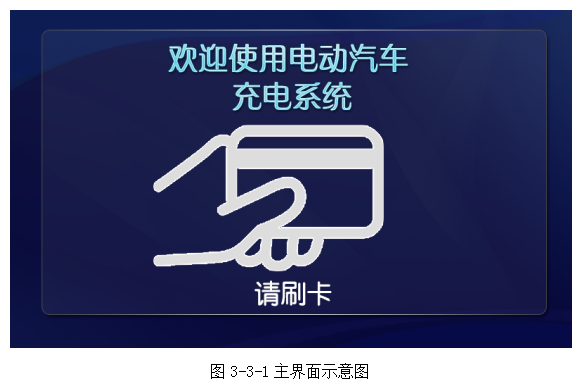

1) 电动汽车交流充电桩上电前先阅读操作说明，点击屏幕，系统进入主界面，如图3-3-1所示。

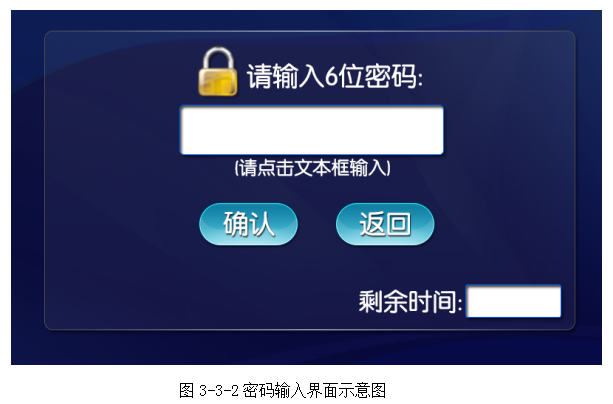

2) 用户在电动车上插好充电枪，确认充电枪连接正常，刷卡后输入密码，显示界面如图3-3-2所示。

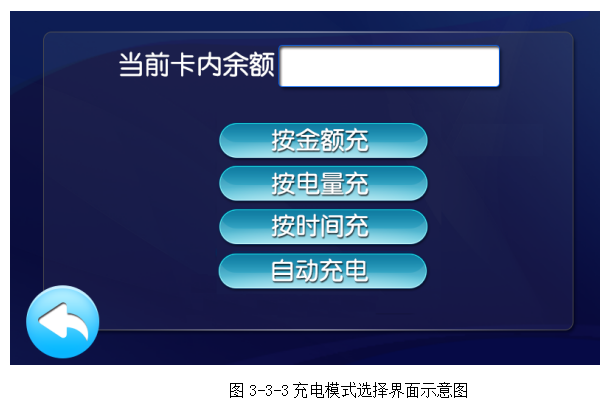

3) 输入正确密码，显示充电模式，显示界面如图3-3-3所示。

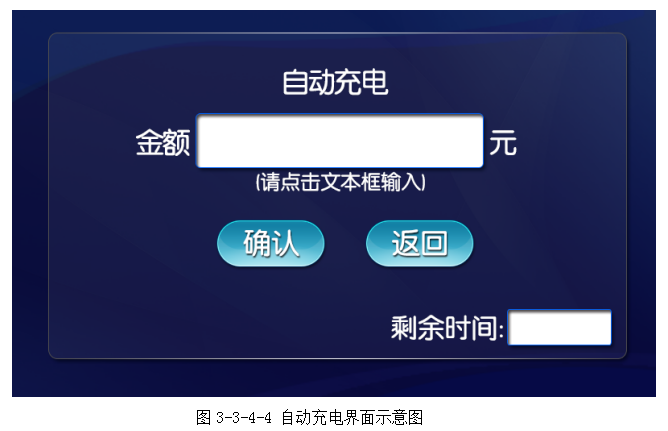

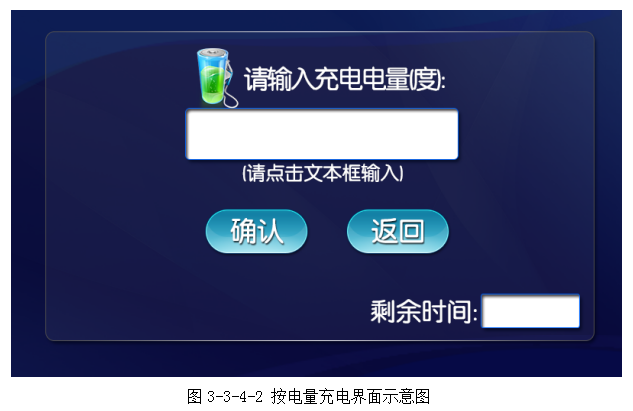

4) 点击各选项，各界面显示如图3-3-4所示。
输入预充电金额，按确认键开始充电。
输入预充电电量，按确认键开始充电。
输入预充电时间，按确认键开始充电。
按确认键开始充电。

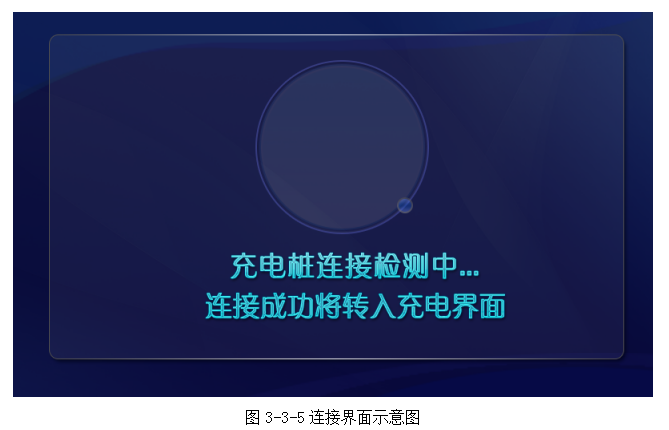

5）充电模式确认后，充电桩自动检测和电动车的连接，界面如图3-3-5所示。

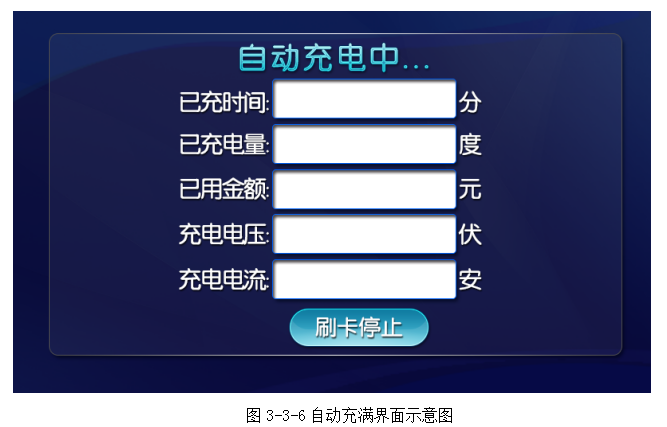

6）连接确认后，自动进入充电界面。如图3-3-6所示。

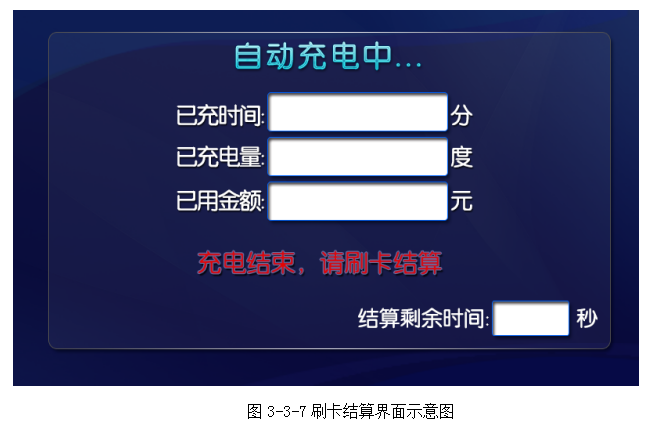

7）充电中途刷卡终止充电，或自动充满如图3-3-7所示。

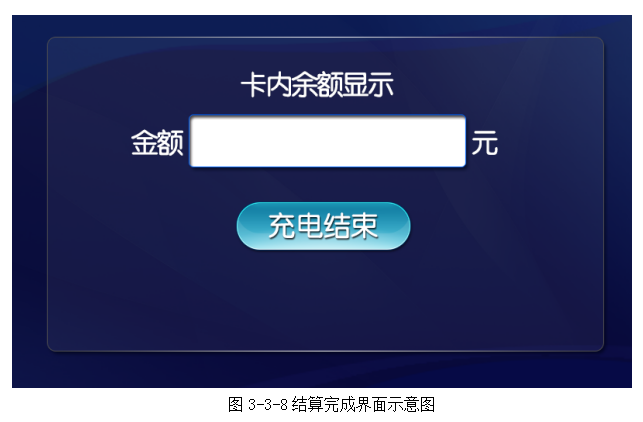

8）充电结束，显示卡内余额，如图3-3-8所示。

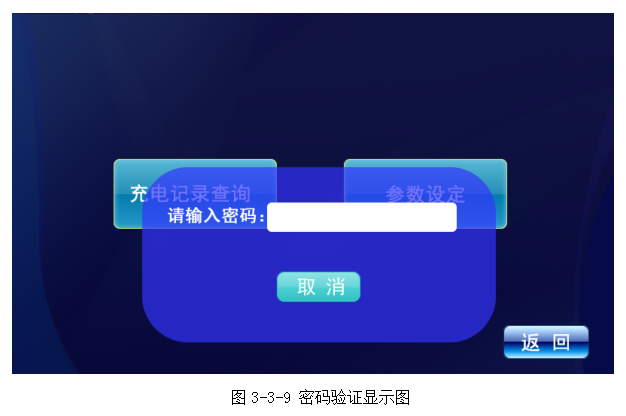

9）刷管理卡可进入参数设置界面，进入前需输入管理员密码，如图3-3-9所示。
10）参数设置界面可设置系统参数，如图3-3-10所示。
11）费率设置界面，如图3-3-11所示。

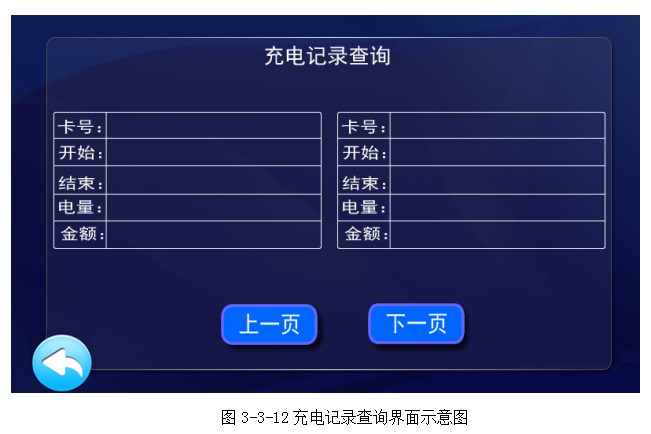

12）充电记录查询界面，如图3-3-12所示。

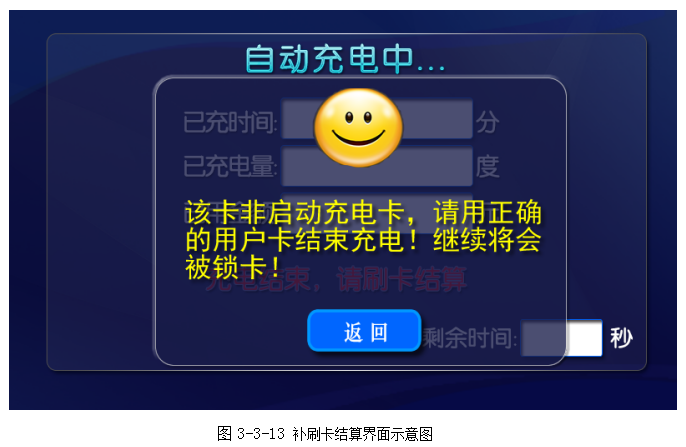

注意：为防止个别用户充电完毕后不刷卡结算就离开，充电结束后不刷卡将不能再次充电，必须到上次充电的充电桩上完成结算扣款，或者到发卡机构去解锁，所以请各位用户务必在充电结束时刷卡结算，谢谢！
第二章 设备的安装与储运
1、设备的安装
设备运抵现场后，经检查确认无损坏、松动等异常现象后，方可安装。
2、 安装条件
a. 桩体安装四周须满足不小于1米的操作空间。
b. 充电桩必须安装在定制混泥土水泥基础上或墙体。

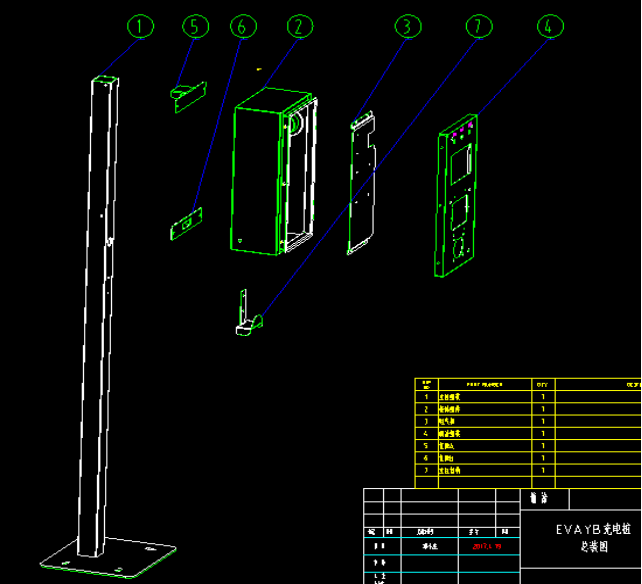

3、基础安装图
图4-3-1基础开孔示意图

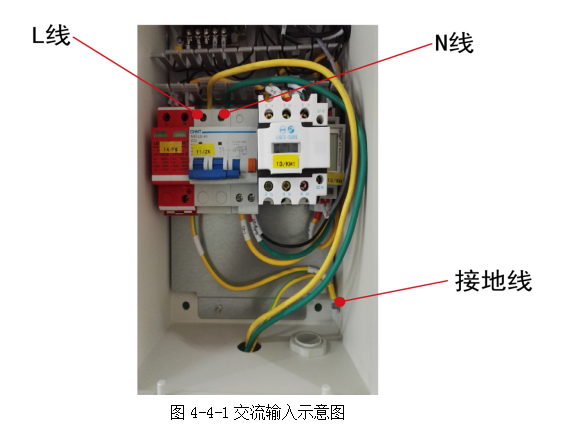

4、接线图示
5、安装工具
冲电钻、螺丝刀、板手、Φ12钻头、剪钳、等。
6、设备的储运
在运输过程中，应采用牢固的木包装箱将充电桩本体包装牢固完好并标识装卸方向，不得将充电桩倒置储运。在运输过程中要有相应的紧固措施，避免强烈的振动和颠簸损坏设备的外包装。到货后应检查是否有损坏，如有运输损坏应与运输方及深圳市奥耐电气技术有限公司协商解决。开箱后应立即核对箱内物品是否和装箱单相符。
包装好的设备应储存在相对湿度≤80%、周围空气温度为﹣10℃～﹢40℃的室内。储存场所应干燥、清洁、空气流通，并能防止各种有害气体的侵入，严禁与有腐蚀作用的物品存放在同一场所。
注：非专业人员严禁拆动设备组件。
第三章 充电桩的维护与保养
1、 桩体易采用地脚螺栓固定，防止桩体因外界、人为等因素倾斜、抖动。
2、 应对充电桩做好遮阳和防雨措施，室外必须安装遮雨棚。
3、 定期检查充电桩内所有螺栓是否紧固、连接线有无松动、连接不牢等现象。
4、 检查是否有短路现象。
5、 检查急停按钮是否为可用状态。
6、 注意防雷击，保证充电桩的有效屏蔽和可靠接地。
7、 使用时，尽量控制充电桩的输出电压和电流在标称的范围内，保证充电桩以最大效率的状态工作。
8、 桩体停止使用时，应先停止充电输出，然后将电缆绕好，置回原位。
注意：在充电桩运输过程中，将充电桩包装牢固并标识装卸方向，禁止将充电桩倒置储运；要有相应的紧固措施，避免强烈的振动和颠簸损坏设备的外包装
